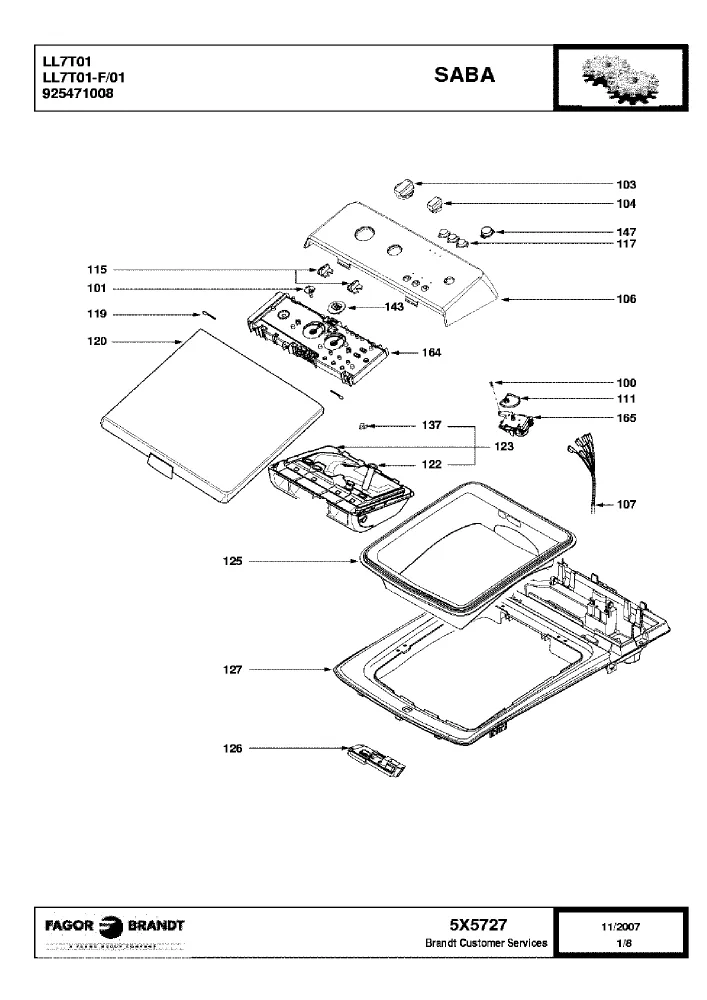

Vue éclatée lave linge SABA LL7T01 LL7T01.F.01 LL7T01F01
Découvrez la vue éclatée complète lave linge SABA LL7T01 LL7T01.F.01 LL7T01F01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LL7T01 LL7T01.F.01 LL7T01F01 et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée SABA LL7T01 LL7T01.F.01 LL7T01F01 référence 67 pièces détachées, dont kit lave-linge bridage, manette lave-linge commande, piece definitivement epuisee en usine, avec leur position sur le schéma constructeur.
Réparer son lave-linge SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CUVE "remplacé par cartouche silicone " (24.4 €) · JOINT Lave-Linge SELECTEUR (repère 115, 45.09 €) · CADRE Lave-Linge PROTECTION JOINT CHARGEMENT (repère 125, 74.8 €) · JOINTS RACCORD 15X24 (repère 305, 14.85 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1151H7MAEL 1151PHE7 (repère 408, 17.59 €) · CHARBON Lave-Linge MOTEUR (kit de 2) (repère 413, 26.85 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 314, 14.58 €) · FILTRE Lave-Linge PIEGE A DECHET (repère 317, 38.95 €) · POMPE Lave-Linge VIDANGE M344 WW2700035 30W remplace 32W (repère 320, 31.12 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge BOITE LESSIVE (repère 137, 78.79 €) · AMORTISSEUR Lave-Linge (repère 221, 46.51 €) · RESSORT Lave-Linge CUVE ARRIERE (repère 307, 41.77 €) · RESSORT Lave-Linge DISTRIBUTEUR (repère 310, 35.74 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 322, 43.49 €) · SUPPORT Lave-Linge RESISTANCE (repère 323, 29.99 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge CUVE "remplacé par cartouche silicone " (24.4 €) · JOINT Lave-Linge SELECTEUR (repère 115, 45.09 €) · CADRE Lave-Linge PROTECTION JOINT CHARGEMENT (repère 125, 74.8 €) · AMORTISSEUR Lave-Linge (repère 221, 46.51 €) · JOINTS RACCORD 15X24 (repère 305, 14.85 €) · JOINT Lave-Linge ENTRE CUVE (repère 311, 35.84 €) · COLLIER Lave-Linge FIXATION JOINT HUBLOT (repère 312, 16.69 €) · FILTRE Lave-Linge PIEGE A DECHET (repère 317, 38.95 €)
