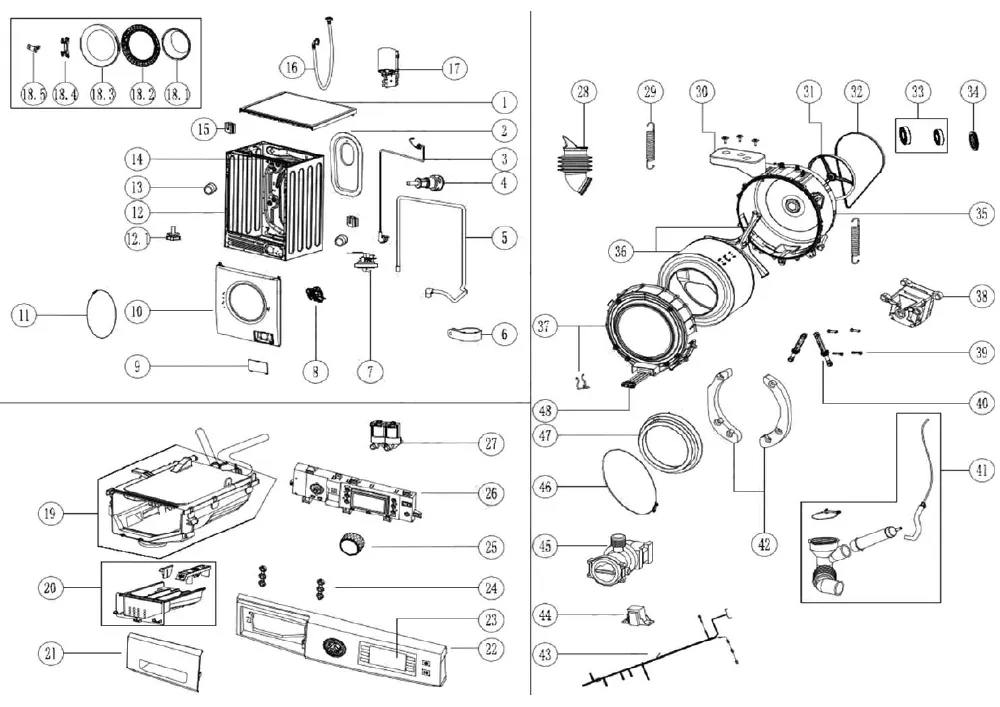

Vue éclatée lave linge SABA LFS914L19W
Découvrez la vue éclatée complète lave linge SABA LFS914L19W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SABA LFS914L19W et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée SABA LFS914L19W référence 35 pièces détachées, dont dessus lave-linge top, cable lave-linge alimentation 3 fils, tuyau lave-linge vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 11, 20.37 €) · DURITE Lave-Linge CUVE/BOITE PRODUIT (repère 28, 29.46 €) · DURITE Lave-Linge CUVE/POMPE (repère 41, 38.28 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 46, 20.25 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1238EPJ6 (repère 32, 21.04 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 20.35 €) · TRAPPE Lave-Linge VIDANGE (repère 9, 14.18 €) · DURITE Lave-Linge CUVE/POMPE (repère 41, 38.28 €) · FILTRE Lave-Linge MOTEUR BOBINE (repère 44, 33.66 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 15, 6.17 €) · PALIER Lave-Linge KIT (repère 34, 52.29 €) · AXE Lave-Linge AMORTISSEUR (repère 39, 9.53 €) · AMORTISSEUR Lave-Linge (repère 40, 20.01 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 48, 48.5 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 11, 20.37 €) · COURROIE Lave-Linge 1238EPJ6 (repère 32, 21.04 €) · PALIER Lave-Linge KIT (repère 34, 52.29 €) · AXE Lave-Linge AMORTISSEUR (repère 39, 9.53 €) · AMORTISSEUR Lave-Linge (repère 40, 20.01 €) · FILTRE Lave-Linge MOTEUR BOBINE (repère 44, 33.66 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 46, 20.25 €) · JOINT Lave-Linge HUBLOT TG90-1416MPDG-3047 SANS DURITE (repère 47, 63.32 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
