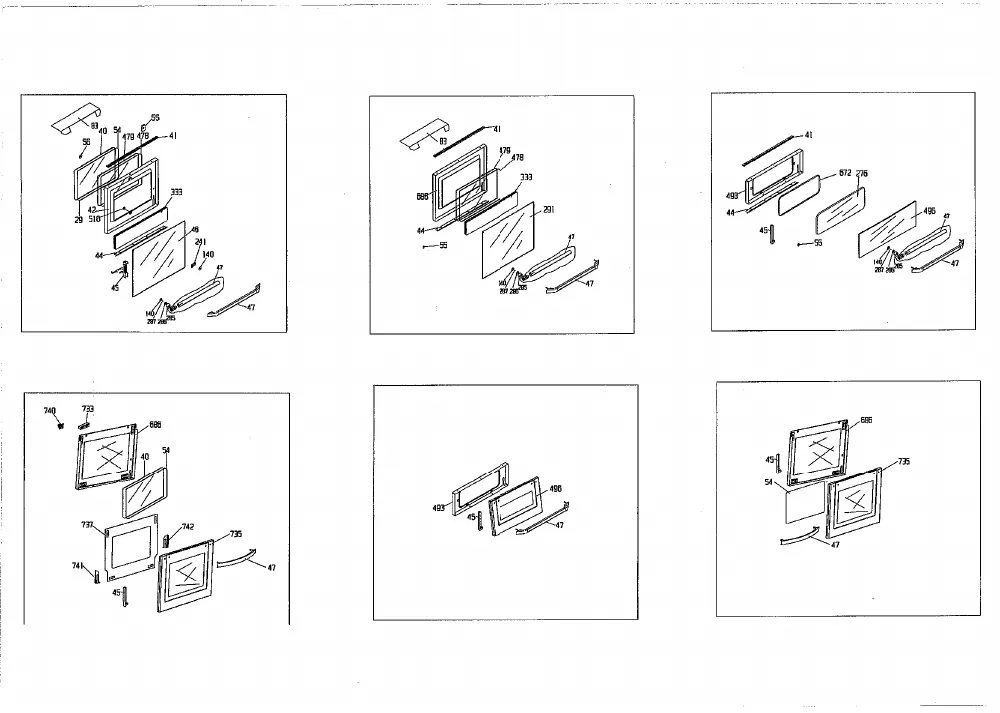

Vue éclatée cuisinière SABA CU6M61 7701487613
Découvrez la vue éclatée complète cuisinière SABA CU6M61 7701487613, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SABA CU6M61 7701487613 et éviter les pannes imprévues. 72 pièces référencées.
Cette vue éclatée SABA CU6M61 7701487613 référence 72 pièces détachées, dont allumeur cuisinière +bougies, crochet cuisinière kit porte sous four, support cuisinière tourne broche, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : VIS Cuisinière FIXATION GRILLE LATERALE (repère 20, 5.51 €) · GRILLE Cuisinière 2 FEUX (repère 107) · GRILLE Cuisinière FOUR 464*363 (repère 108, 40.25 €) · GRILLE Cuisinière 1 FEU (repère 118, 49.89 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four 1100+1200w (repère 363, 59.86 €) · Résistance Cuisinière SOLE 1300W 230V (repère 364, 28.06 €) · SUPPORT Four RESISTANCE Inférieur (repère 463, 54.86 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière SECURITE N250 (repère 103, 41.12 €) · Thermostat Four FOUR NT252AR B 1044A5H 320° (repère 477, 55.03 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Cuisinière COUVERCLE Droit (repère 36) · CHARNIERE Cuisinière COUVERCLE Gauche (repère 37, 19.45 €) · Charnière Cuisinière FOUR Gauche OU Droit (repère 39, 26.03 €) · JOINT Cuisinière ROBINET-RAMPE (repère 165, 5.94 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
ALLUMEUR Cuisinière +BOUGIES (repère 2, 67.32 €) · BOUGIE Cuisinière 450mm (repère 20, 22.43 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 103, 41.12 €) · JOINT Cuisinière ROBINET-RAMPE (repère 165, 5.94 €) · JOINT Cuisinière MOUFLE (repère 224, 28.76 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 475, 9.29 €) · Thermostat Four FOUR NT252AR B 1044A5H 320° (repère 477, 55.03 €)
