Vue éclatée cuisinière SABA DFV606023BK

Name: SABA DFV606023BK
Brand: SABA
SKU: DFV606023BK

Découvrez la vue éclatée complète cuisinière SABA DFV606023BK, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SABA DFV606023BK et éviter les pannes imprévues. 13 pièces référencées.

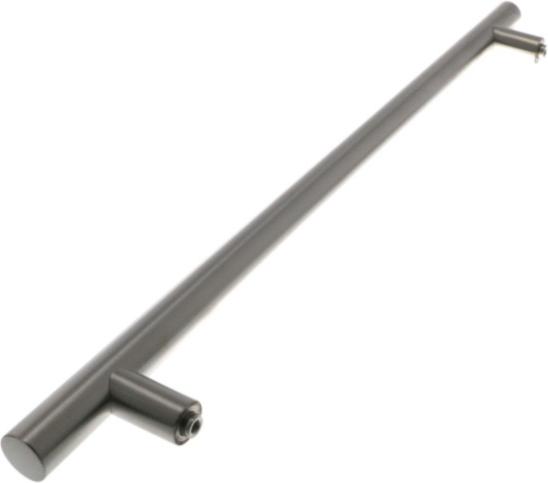

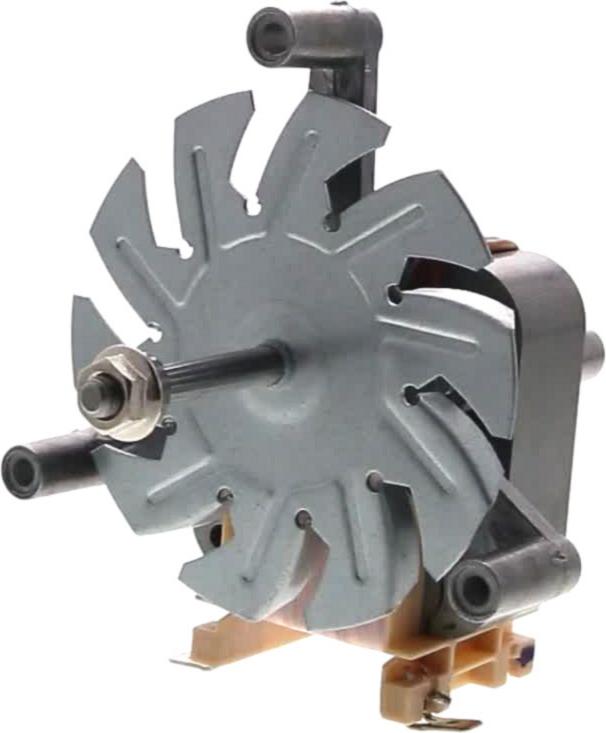

Cette vue éclatée SABA DFV606023BK référence 13 pièces détachées, dont fixation cuisinière poignee, resistance four chaleur tournante, turbine four moteur c-t, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

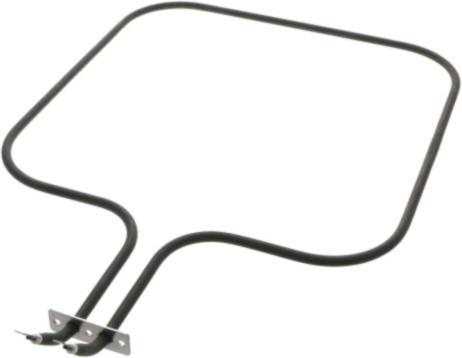

Sur cette vue : RESISTANCE Four CHALEUR TOURNANTE (repère 2, 54.55 €) · RESISTANCE Four SUPERIEURE (repère 4, 60.92 €) · RESISTANCE Four INFERIEURE 1000W (repère 5, 40.76 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four CHALEUR TOURNANTE (repère 2, 54.55 €) · RESISTANCE Four SUPERIEURE (repère 4, 60.92 €) · RESISTANCE Four INFERIEURE 1000W (repère 5, 40.76 €).
