Vue éclatée cuisinière SABA CI6060PY23WH
Découvrez la vue éclatée complète cuisinière SABA CI6060PY23WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SABA CI6060PY23WH et éviter les pannes imprévues. 40 pièces référencées.

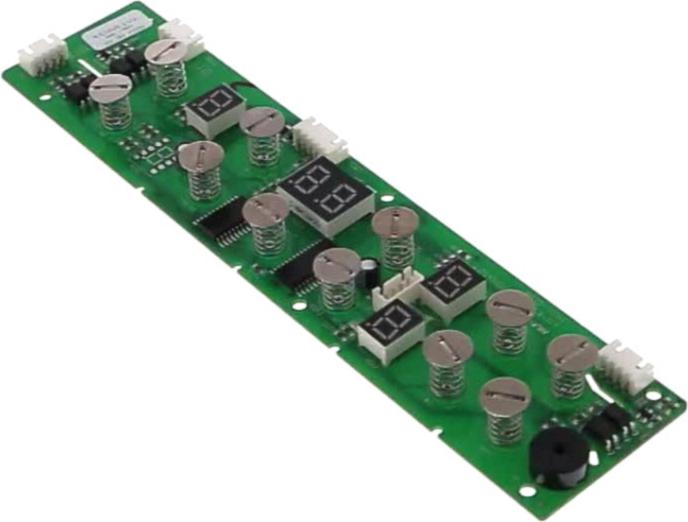

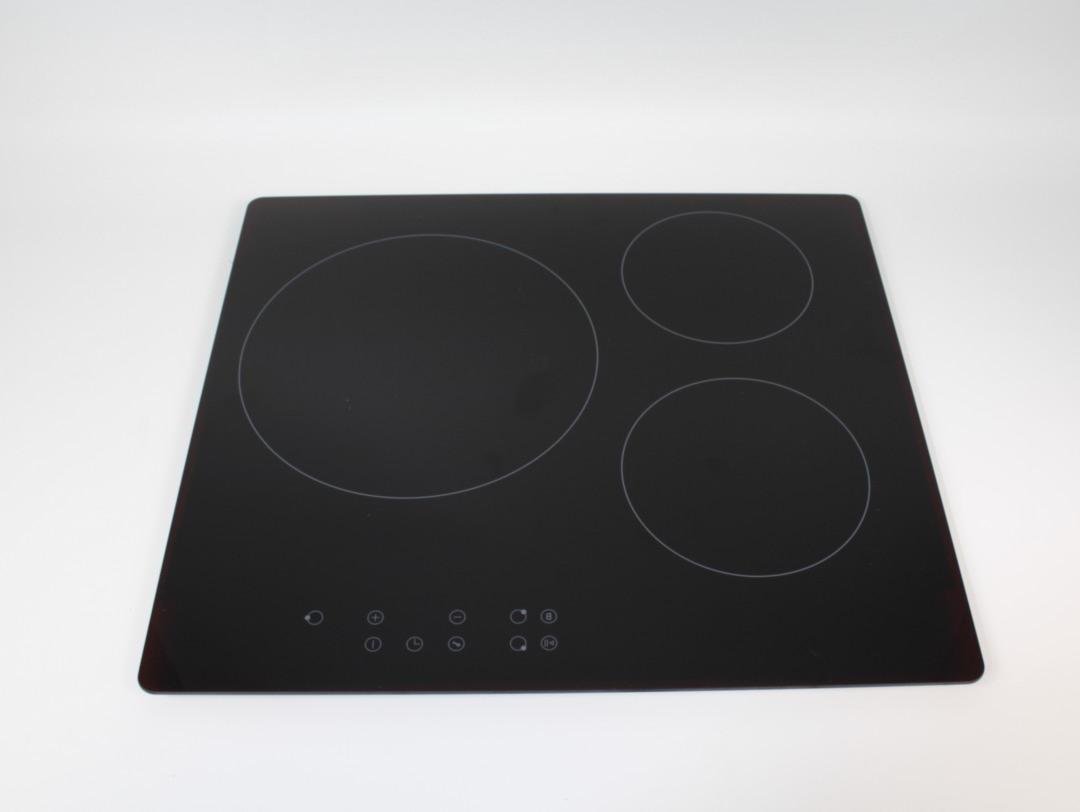

Cette vue éclatée SABA CI6060PY23WH référence 40 pièces détachées, dont taque cuisinière vitro noire 3i 550*488, fixation cuisinière poignee, platine cuisinière commande, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR (repère 12, 102.64 €) · RESISTANCE Cuisinière INFERIEURE (repère 54, 51.11 €) · RESISTANCE Four GRILL 2000+950W (repère 61, 56.07 €) · RESISTANCE Cuisinière CHALEUR TOURNANTE (repère 62, 43.4 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière INFERIEURE (repère 54, 51.11 €) · RESISTANCE Four GRILL 2000+950W (repère 61, 56.07 €) · RESISTANCE Cuisinière CHALEUR TOURNANTE (repère 62, 43.4 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

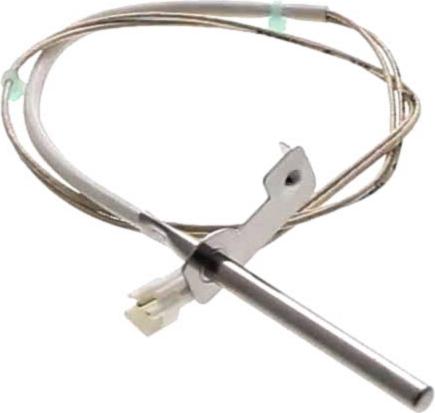

Sur cette vue : SONDE Four (repère 20, 20.34 €) · THERMOSTAT Four SECURITE T1/11 125 (repère 21, 16.37 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four PORTE DOUBLE RESSORTS 210MM 15 STRIES 17 STRIES (repère 11, 40.94 €) · VITRE Four INTERIEURE 460*330 (repère 13, 78.11 €) · PLATINE Four VERROUILLAGE (repère 14, 102.26 €) · JOINT Four LATERAL CONTRE PORTE (repère 19, 41.94 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four LATERAL CONTRE PORTE (repère 19, 41.94 €) · THERMOSTAT Four SECURITE T1/11 125 (repère 21, 16.37 €) · JOINT Four INFERIEUR VITRE (repère 32, 74.4 €) · JOINT Four PORTE (repère 35, 39.88 €) · JOINT Four VITRE INTERIEUR (repère 36, 51.54 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
