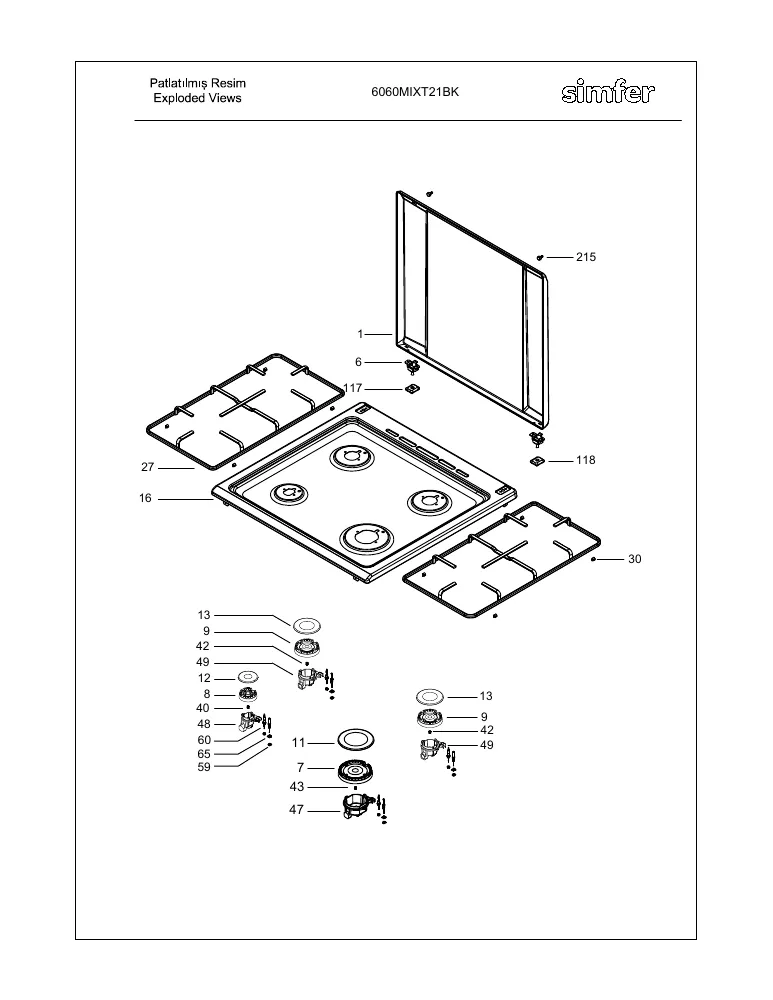

Vue éclatée cuisinière SABA 6060MIXT21BK
Découvrez la vue éclatée complète cuisinière SABA 6060MIXT21BK, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SABA 6060MIXT21BK et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée SABA 6060MIXT21BK référence 38 pièces détachées, dont tete cuisinière bruleur rapide, tete cuisinière bruleur auxiliaire, tete cuisinière bruleur semi-rapide, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

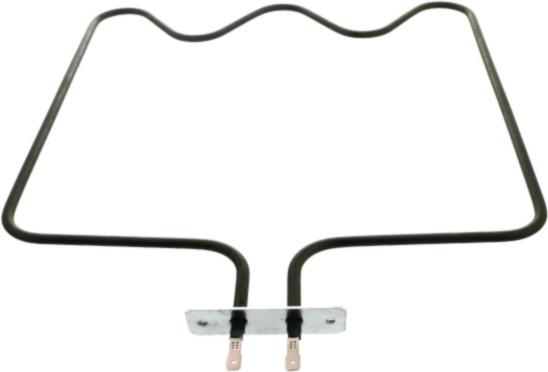

Sur cette vue : PATIN Cuisinière GRILLE (repère 30, 5.87 €) · GRILLE Cuisinière FOUR (repère 155, 55.59 €) · RESISTANCE Four SOLE 1200w EAN13 60335 (repère 160, 34.39 €) · RESISTANCE Cuisinière GRILL 3000W (repère 161, 63.21 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four SOLE 1200w EAN13 60335 (repère 160, 34.39 €) · RESISTANCE Cuisinière GRILL 3000W (repère 161, 63.21 €) · SUPPORT Cuisinière RESISTANCE (repère 163, 35.95 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

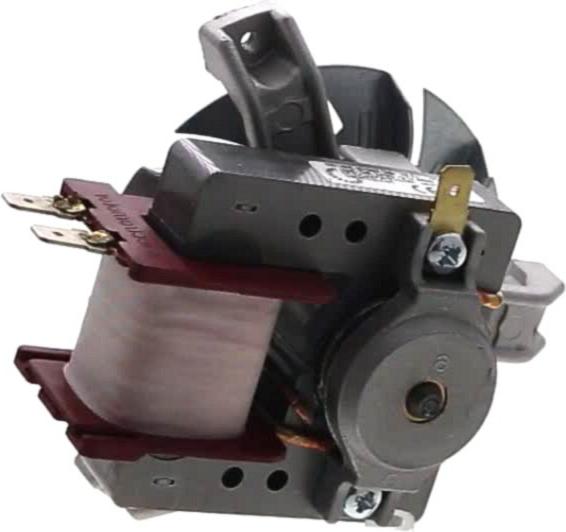

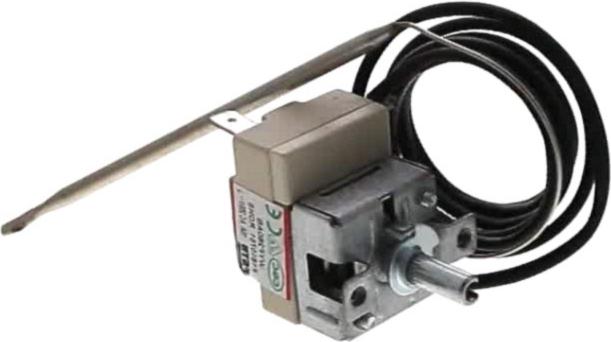

Sur cette vue : THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 47.32 €) · MOTEUR Cuisinière VENTILATEUR C/T (repère 151, 95.48 €) · THERMOSTAT Cuisinière SECU 120°C (repère 168, 12.6 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

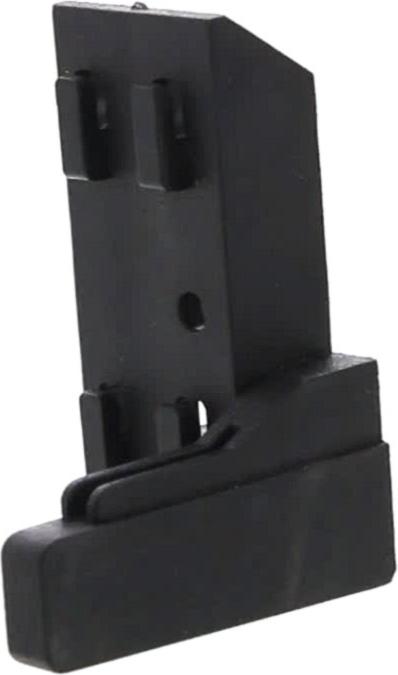

Sur cette vue : CHARNIERE Cuisinière COUVERCLE DROITE ou GAUCHE (repère 6, 13.1 €) · VITRE Cuisinière INTERIEURE 536*385 (repère 90, 67.44 €) · VITRE Cuisinière EXTERIEURE 594*454 entraxe 440 (repère 105, 60.43 €) · SUPPORT Four VITRE DROIT (repère 114, 12.84 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

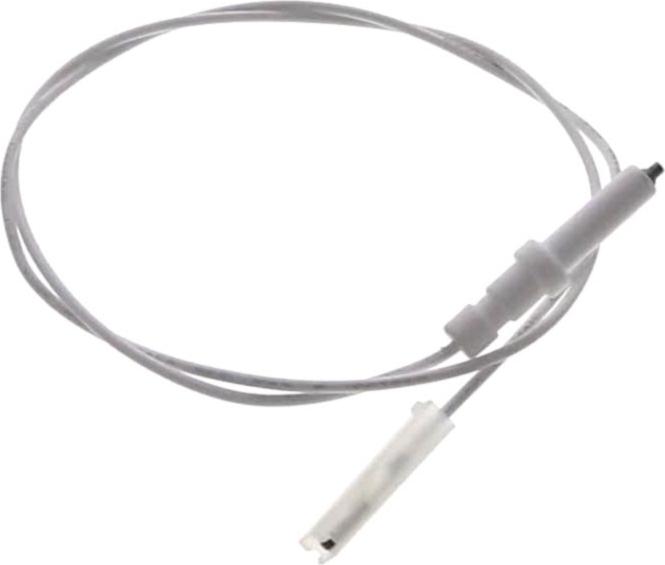

PATIN Cuisinière GRILLE (repère 30, 5.87 €) · BOUGIE Cuisinière 350mm (repère 65, 12.45 €) · BOUGIE Cuisinière 500mm (repère 65, 10.61 €) · Interrupteur Cuisinière BOUGIE (repère 70, 16.64 €) · THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 47.32 €) · JOINT Cuisinière PORTE FOUR PRINCIPAL (repère 164, 46.08 €) · THERMOSTAT Cuisinière SECU 120°C (repère 168, 12.6 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
