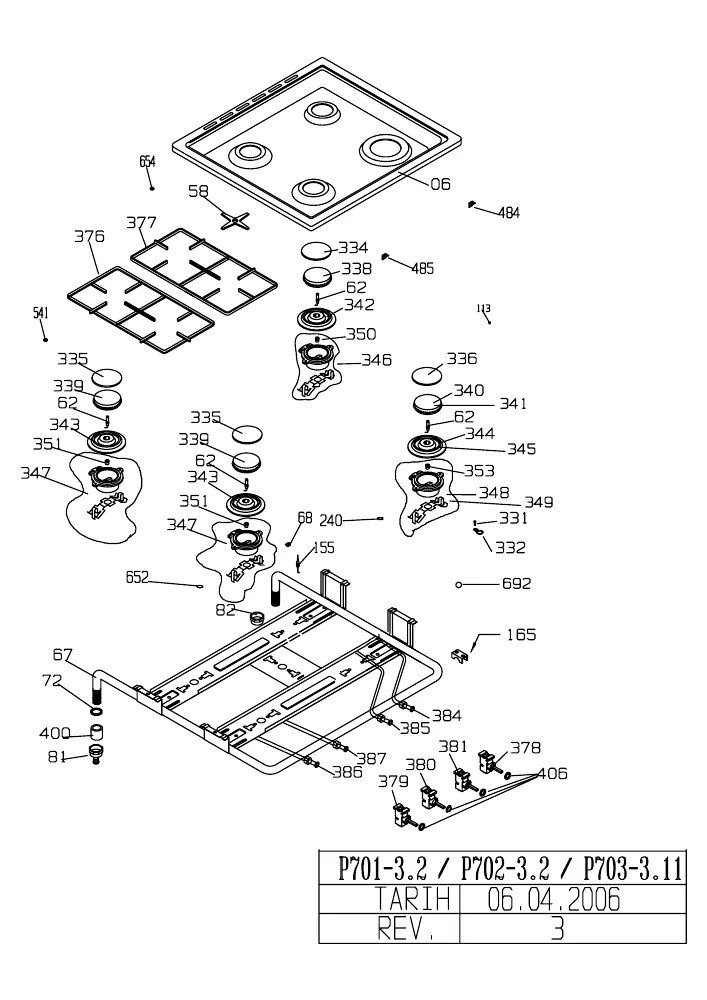

Vue éclatée cuisinière SABA CU6M51
Découvrez la vue éclatée complète cuisinière SABA CU6M51, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SABA CU6M51 et éviter les pannes imprévues. 49 pièces référencées.
Cette vue éclatée SABA CU6M51 référence 49 pièces détachées, dont jeu cuisinière injecteur gaz butane, jeu cuisinière injecteur gaz naturel, couvercle cuisinière blanc, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

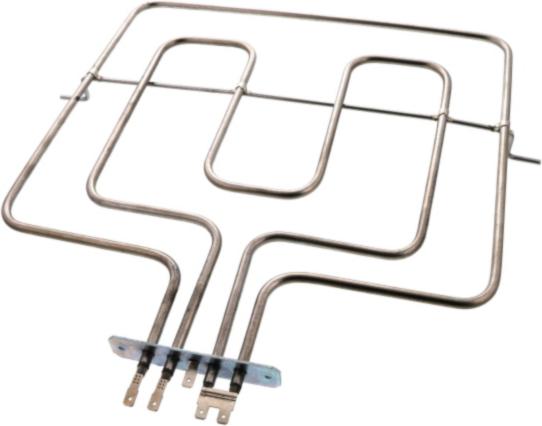

Sur cette vue : Résistance Cuisinière SOLE (repère 106, 68.68 €) · RESISTANCE Cuisinière GRILL (repère 107, 70.25 €) · GRILLE Cuisinière FOUR 40X35 (repère 205, 39.19 €) · GRILLE Cuisinière DROITE (repère 376, 41.34 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière SOLE (repère 106, 68.68 €) · RESISTANCE Cuisinière GRILL (repère 107, 70.25 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Four FOUR NT252AR B 1044A5H 320° (repère 91, 49.73 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 39.99 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière Droit Couvercle (repère 2, 18.71 €) · Charnière Cuisinière FEMELLE (repère 17, 12.36 €) · JOINT Cuisinière PORTE 4 COTES (repère 29, 28.22 €) · JOINT Cuisinière ROBINET-RAMPE (repère 406, 5.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

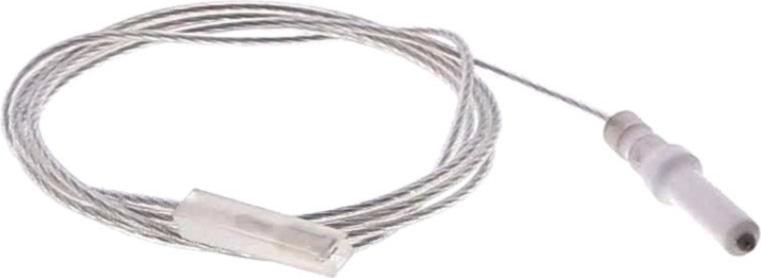

JOINT Cuisinière PORTE 4 COTES (repère 29, 28.22 €) · BOUGIE Cuisinière 450mm (repère 62, 19.85 €) · Thermostat Four FOUR NT252AR B 1044A5H 320° (repère 91, 49.73 €) · JOINT Cuisinière ROBINET-RAMPE (repère 406, 5.36 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 39.99 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
