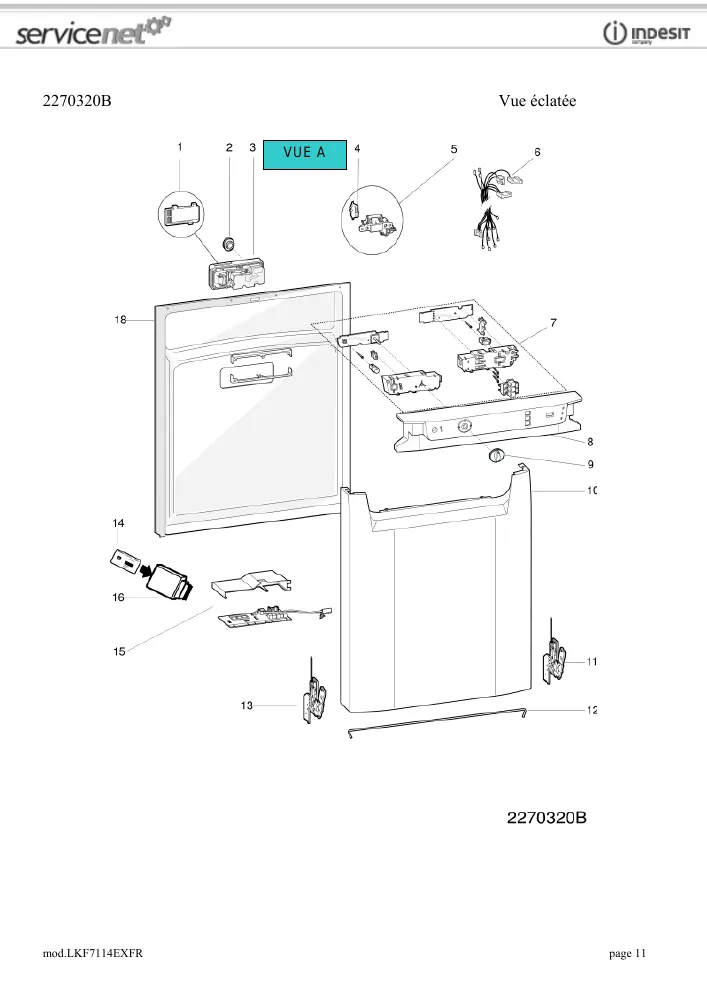

Vue éclatée lave vaisselle HOTPOINT-ARISTON LKF7114EXFR 74975
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LKF7114EXFR 74975, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LKF7114EXFR 74975 et éviter les pannes imprévues. 71 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LKF7114EXFR 74975 référence 71 pièces détachées, dont bouchon lave-vaisselle rincage, raccord lave-vaisselle bras supérieur, panier lave-vaisselle supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 10, 14.89 €) · FILTRE Lave-Vaisselle MICRO (repère 11, 17.29 €) · GUIDE Lave-Vaisselle FILTRE (repère 13, 36.1 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 15, 6.85 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 28.79 €) · RACCORD Lave-Vaisselle BRAS Supérieur (repère 2, 7.88 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 3, 27.09 €) · BRAS Lave-Vaisselle Supérieur (repère 4, 53.64 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC Lave-Vaisselle PRODUIT (repère 3, 75.36 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 15, 6.85 €) · BOL Lave-Vaisselle + JOINT (repère 18, 27.95 €) · Contre porte Lave-Vaisselle + JOINT BAS DE PORTE (repère 18, 150.67 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle (repère 29, 70.75 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle BOITE A PRODUIT (repère 6, 31.96 €) · CABLE Lave-Vaisselle SECURITE PORTE (repère 6, 38.75 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 9, 25.69 €) · CHARNIERE Lave-Vaisselle DROITE (repère 11, 28.45 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle CENTRAL (repère 10, 14.89 €) · FILTRE Lave-Vaisselle MICRO (repère 11, 17.29 €) · GUIDE Lave-Vaisselle FILTRE (repère 13, 36.1 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 15, 6.85 €) · BOL Lave-Vaisselle + JOINT (repère 18, 27.95 €) · Contre porte Lave-Vaisselle + JOINT BAS DE PORTE (repère 18, 150.67 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 18, 146.51 €) · CONDENSATEUR Lv ANTIPARASITE (repère 22, 16.67 €)
