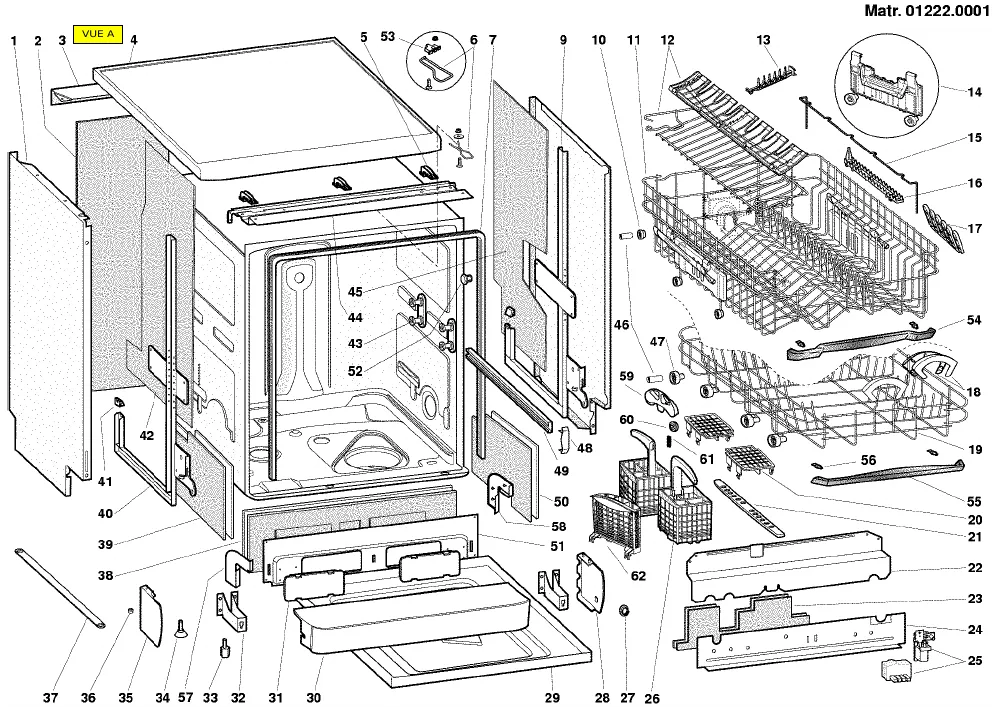

Vue éclatée lave vaisselle HOTPOINT-ARISTON LS620TK 23494
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LS620TK 23494, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LS620TK 23494 et éviter les pannes imprévues. 70 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LS620TK 23494 référence 70 pièces détachées, dont serrure lave-vaisselle porte, support lave-vaisselle bras supérieur, support lave-vaisselle dessus top, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 25, 44.75 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 6.56 €) · TUYAU Lave-Vaisselle VIDANGE 29*20*2000mm (repère 28, 21.57 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 78, 29 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur 17400059306 (repère 1, 23.03 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 3, 10.18 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 23.76 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 5, 25.34 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 23.76 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 34.32 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 23, 15.14 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 6.56 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle NC78 (repère 21, 39.97 €) · Thermostat Lave-Vaisselle 50/58 (repère 32, 28.82 €) · Résistance Lave-Vaisselle 2000W (repère 74, 45.5 €) · JOINT Lave-Vaisselle ISOLATION RESISTANCE (repère 76).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle MANETTE Programmateur (repère 13, 6.18 €) · CHARNIERE Lave-Vaisselle PORTE Droit (repère 21, 47.01 €) · CHARNIERE Lave-Vaisselle (repère 22, 38.4 €) · AXE Lave-Vaisselle CHARNIERE (repère 24, 7.47 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 23.76 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 34.32 €) · THERMOSTAT Lave-Vaisselle NC78 (repère 21, 39.97 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 23, 15.14 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 25, 18.51 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 6.56 €) · JOINT Lave-Vaisselle BAS PORTE (repère 31, 40.16 €) · Thermostat Lave-Vaisselle 50/58 (repère 32, 28.82 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
