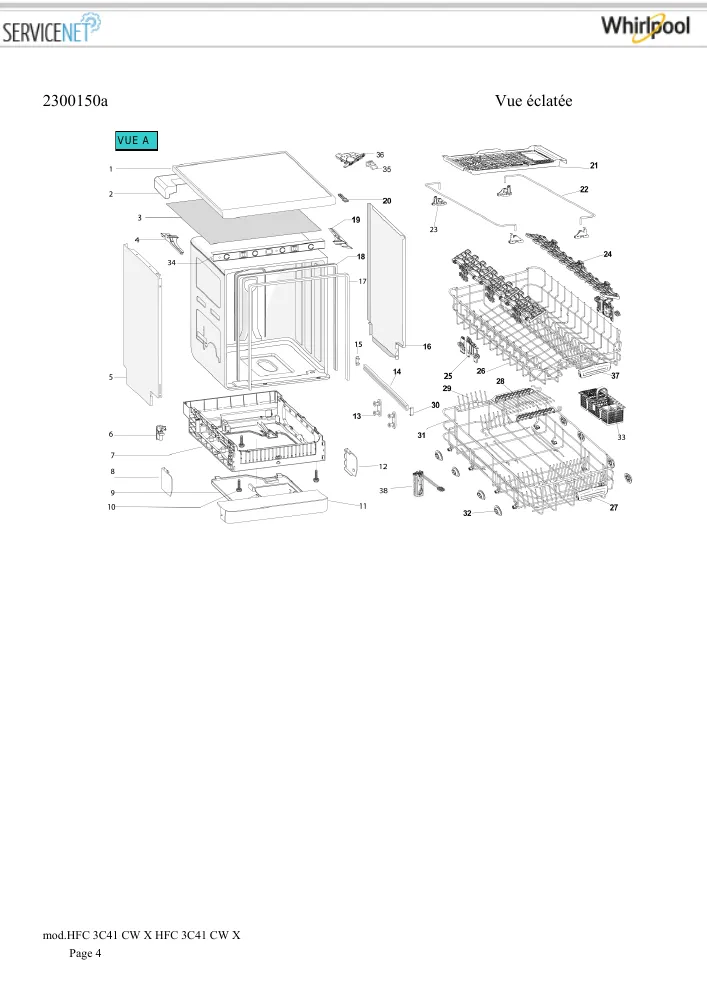

Vue éclatée lave vaisselle HOTPOINT-ARISTON HFC3C41CWX 160272
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON HFC3C41CWX 160272, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON HFC3C41CWX 160272 et éviter les pannes imprévues. 74 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON HFC3C41CWX 160272 référence 74 pièces détachées, dont dessus lave-vaisselle top, ecrou lave-vaisselle, securite lave-vaisselle antidebordement, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 11, 17.22 €) · FILTRE Lave-Vaisselle MICRO (repère 12, 18.9 €) · GUIDE Lave-Vaisselle FILTRE (repère 14, 37.02 €) · CLAPET Lave-Vaisselle ANTIRETOUR (repère 15, 10.68 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur (repère 6, 22.32 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 7, 33.43 €) · BAGUE Lave-Vaisselle BRAS Supérieur (repère 8, 12.37 €) · BRAS Lave-Vaisselle INFERIEUR (repère 9, 16.18 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : SUPPORT Lave-Vaisselle JOINT TOUR PORTE (repère 17, 33.71 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1770mm (repère 18, 40.6 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 45.12 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 22, 71.7 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : CABLAGE Lave-Vaisselle TERRE RESISTANCE (repère 4, 35.42 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 22, 71.7 €) · DURITE Lave-Vaisselle RESISTANCE/MOT (repère 24, 14.8 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE PORTE (repère 7, 41.06 €) · CHARNIERE Lave-Vaisselle PORTE GAUCHE (repère 9, 28.55 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 37, 20.1 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Vaisselle ANTI PARASITE (repère 6, 26.07 €) · FILTRE Lave-Vaisselle CENTRAL (repère 11, 17.22 €) · FILTRE Lave-Vaisselle MICRO (repère 12, 18.9 €) · GUIDE Lave-Vaisselle FILTRE (repère 14, 37.02 €) · SUPPORT Lave-Vaisselle JOINT TOUR PORTE (repère 17, 33.71 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1770mm (repère 18, 40.6 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 45.12 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 22, 71.7 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
