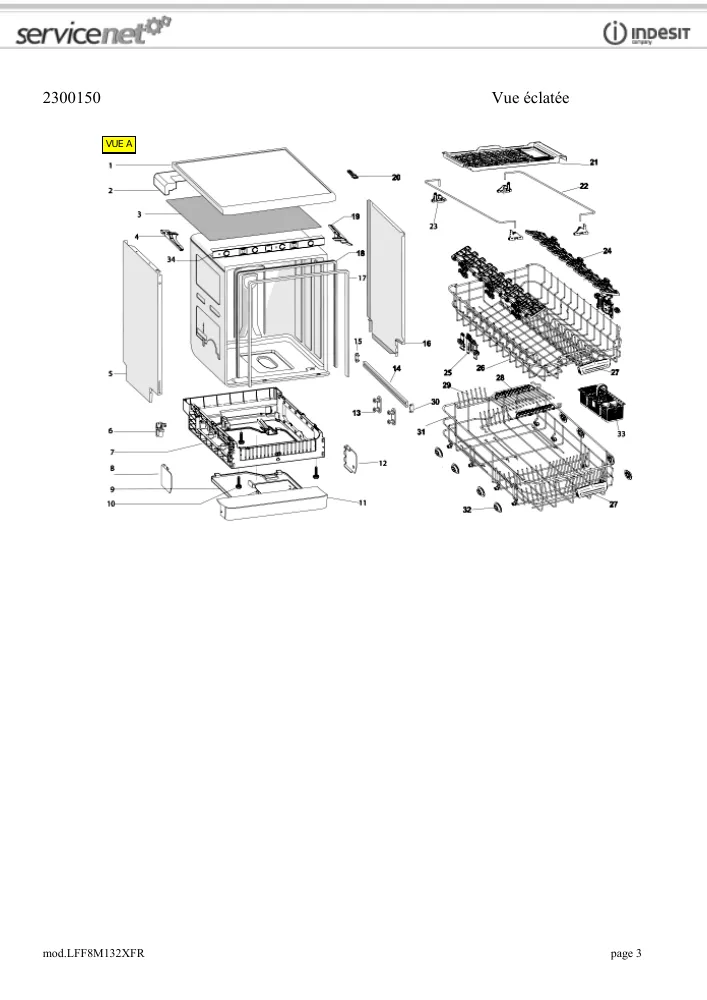

Vue éclatée lave vaisselle HOTPOINT-ARISTON LFF8M132XFR 82916
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LFF8M132XFR 82916, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LFF8M132XFR 82916 et éviter les pannes imprévues. 80 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LFF8M132XFR 82916 référence 80 pièces détachées, dont dessus lave-vaisselle top, ecrou lave-vaisselle, securite lave-vaisselle antidebordement, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 11, 16.4 €) · FILTRE Lave-Vaisselle MICRO (repère 12, 17.22 €) · GUIDE Lave-Vaisselle FILTRE (repère 14, 32.04 €) · CLAPET Lave-Vaisselle ANTIRETOUR (repère 16, 9.36 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur (repère 4, 27.32 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 6, 18 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 7, 38.81 €) · BAGUE Lave-Vaisselle BRAS Supérieur (repère 8, 13.51 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BP + BOITE (repère 1, 142.79 €) · SUPPORT Lave-Vaisselle JOINT TOUR PORTE (repère 17, 30.78 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 44.61 €) · JOINT Lave-Vaisselle TOUR DE PORTE 177MM (repère 18, 27.02 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle NTC (repère 15, 26.64 €) · RESISTANCE Lave-Vaisselle + SONDE (repère 22, 51.34 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 22, 81.25 €) · DURITE Lave-Vaisselle RESISTANCE/MOT (repère 24, 13.22 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE PORTE (repère 13, 43.67 €) · CHARNIERE Lave-Vaisselle PORTE GAUCHE (repère 15, 31.78 €) · CABLE ALIMENTATION EU PLP2 (repère 37, 20.86 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BP + BOITE (repère 1, 142.79 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE PLMFL10027031 1UF(K2) +2.27nF (repère 6, 36.63 €) · FILTRE Lave-Vaisselle CENTRAL (repère 11, 16.4 €) · FILTRE Lave-Vaisselle MICRO (repère 12, 17.22 €) · GUIDE Lave-Vaisselle FILTRE (repère 14, 32.04 €) · SUPPORT Lave-Vaisselle JOINT TOUR PORTE (repère 17, 30.78 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 44.61 €) · JOINT Lave-Vaisselle TOUR DE PORTE 177MM (repère 18, 27.02 €)
