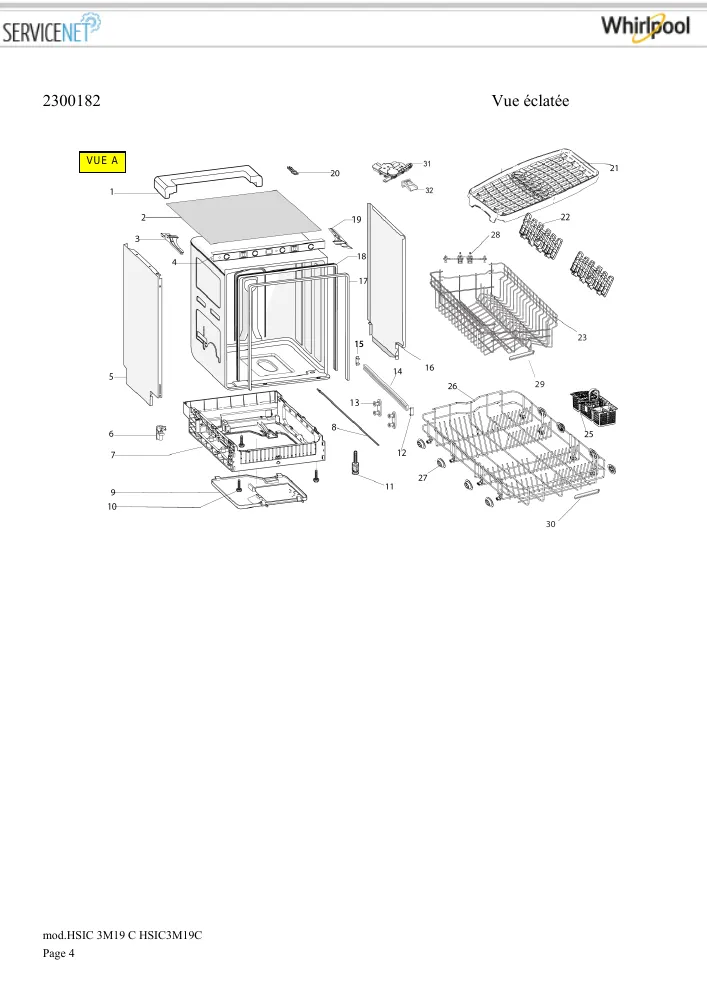

Vue éclatée lave vaisselle HOTPOINT-ARISTON HSIC3M19C 155355
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON HSIC3M19C 155355, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON HSIC3M19C 155355 et éviter les pannes imprévues. 54 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON HSIC3M19C 155355 référence 54 pièces détachées, dont support lave-vaisselle bras supérieur, securite lave-vaisselle antidebordement, bague lave-vaisselle bras supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 7, 16.13 €) · FILTRE Lave-Vaisselle MICRO (repère 8, 18.37 €) · GUIDE Lave-Vaisselle FILTRE (repère 11, 34.6 €) · CLAPET Lave-Vaisselle ANTIRETOUR (repère 13, 8.21 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur (repère 2, 19.89 €) · BAGUE Lave-Vaisselle BRAS Supérieur (repère 4, 12.8 €) · BRAS Lave-Vaisselle INFERIEUR (repère 6, 42.71 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 18, 143.54 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : RESISTANCE Lave-Vaisselle + JOINT (repère 19, 76.18 €) · DURITE Lave-Vaisselle BOL/MOTEUR CYCLAGE (repère 20, 27.63 €) · DURITE Lave-Vaisselle POMPE/BRAS LAVAGE (repère 21, 8.85 €) · DURITE Lave-Vaisselle PPE CYCLAGE (repère 21, 14.18 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : CABLAGE Lave-Vaisselle TERRE RESISTANCE (repère 4, 39.01 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 19, 76.18 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 8, 31.22 €) · CHARNIERE Lave-Vaisselle Gauche Porte (repère 10, 38.37 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 34, 19.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Vaisselle ANTI PARASITE (repère 6, 29.78 €) · FILTRE Lave-Vaisselle CENTRAL (repère 7, 16.13 €) · FILTRE Lave-Vaisselle MICRO (repère 8, 18.37 €) · GUIDE Lave-Vaisselle FILTRE (repère 11, 34.6 €) · RESISTANCE Lave-Vaisselle + JOINT (repère 19, 76.18 €) · JOINT Lave-Vaisselle BAC A SEL 70*54mm (repère 28, 12.86 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
