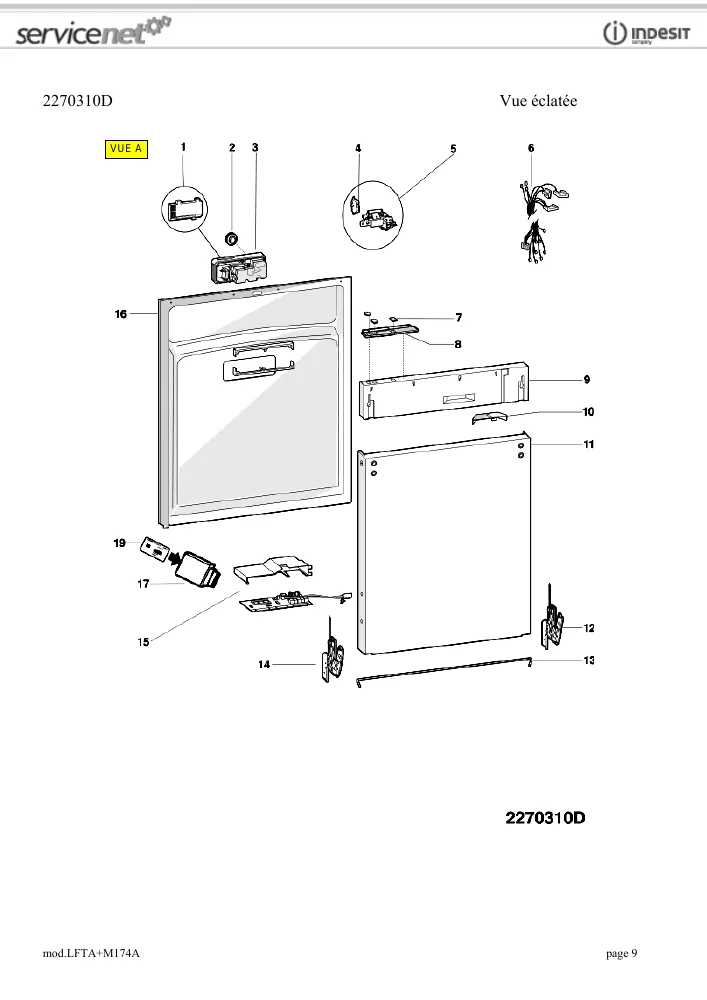

Vue éclatée lave vaisselle HOTPOINT-ARISTON LFTA+M174A 79052
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LFTA+M174A 79052, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LFTA+M174A 79052 et éviter les pannes imprévues. 71 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LFTA+M174A 79052 référence 71 pièces détachées, dont raccord lave-vaisselle bras supérieur, panier lave-vaisselle supérieur, support lave-vaisselle bras supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 10, 17.34 €) · FILTRE Lave-Vaisselle MICRO (repère 11, 18.76 €) · GUIDE Lave-Vaisselle FILTRE (repère 13, 39.48 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 15, 8.17 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 29.5 €) · RACCORD Lave-Vaisselle BRAS Supérieur (repère 2, 7.04 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 3, 32.25 €) · BRAS Lave-Vaisselle Supérieur (repère 4, 51.01 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC Lave-Vaisselle PRODUIT (repère 3, 81.02 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 15, 8.17 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 16, 151.37 €) · BOL Lave-Vaisselle + JOINT+DURITE (repère 18, 43.61 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle TURBIDITEE (repère 17, 24.14 €) · RESISTANCE Lave-Vaisselle + SONDE (repère 29, 58.05 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle BOITE A PRODUIT (repère 6, 37.76 €) · CHARNIERE Lave-Vaisselle DROITE (repère 12, 35.64 €) · CHARNIERE Lave-Vaisselle Gauche Porte (repère 14, 34.3 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle CENTRAL (repère 10, 17.34 €) · FILTRE Lave-Vaisselle MICRO (repère 11, 18.76 €) · GUIDE Lave-Vaisselle FILTRE (repère 13, 39.48 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 15, 8.17 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 16, 151.37 €) · BOL Lave-Vaisselle + JOINT+DURITE (repère 18, 43.61 €) · BOL Lave-Vaisselle FOND CUVE + JOINT (repère 18, 29.66 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1770mm (repère 26, 42.78 €)
