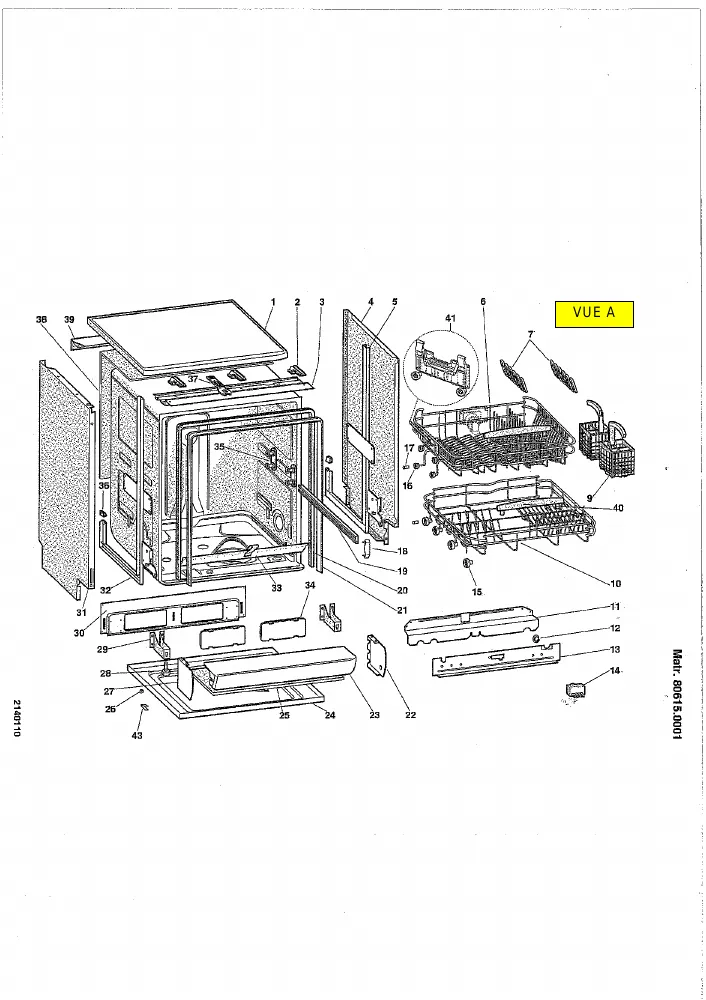

Vue éclatée lave vaisselle HOTPOINT-ARISTON LS2072E 22590
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LS2072E 22590, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LS2072E 22590 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LS2072E 22590 référence 61 pièces détachées, dont boite lave-vaisselle lessive complete, support lave-vaisselle dessus top, profil lave-vaisselle supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 17, 46.52 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 18, 7.3 €) · TUYAU Lave-Vaisselle VIDANGE 29*20*2000mm (repère 19, 19.78 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 43, 28.07 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 10.24 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 5, 28.36 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 6, 28.3 €) · BRAS Lave-Vaisselle Supérieur (repère 8, 55.46 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle POMPE VIDANGE (repère 18, 7.3 €) · CADRE Lave-Vaisselle SUPPORT JOINT (repère 21, 17.33 €) · BAC Lave-Vaisselle SEL +ELECTROVANNE prnet (repère 22, 78.82 €) · JOINT Lave-Vaisselle SUPPORT BRAS Inférieur (repère 35, 7.24 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle THERMISTOR (repère 16, 58.23 €) · RESISTANCE Lave-Vaisselle (repère 49, 51.47 €) · Résistance Lave-Vaisselle 2040W 230V (repère 67, 52.28 €) · DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 74).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 17, 48.51 €) · CHARNIERE Lave-Vaisselle (repère 18, 42.59 €) · AXE Lave-Vaisselle CHARNIERE (repère 19, 7.47 €) · CHARNIERE Lave-Vaisselle PORTE Gauche (repère 20, 26.39 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Lave-Vaisselle THERMISTOR (repère 16, 58.23 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 18, 7.3 €) · CADRE Lave-Vaisselle SUPPORT JOINT (repère 21, 17.33 €) · JOINT Lave-Vaisselle SUPPORT BRAS Inférieur (repère 35, 7.24 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 43, 28.07 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 44, 27.19 €) · FILTRE Lave-Vaisselle (repère 47, 39.15 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 54, 15.36 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
