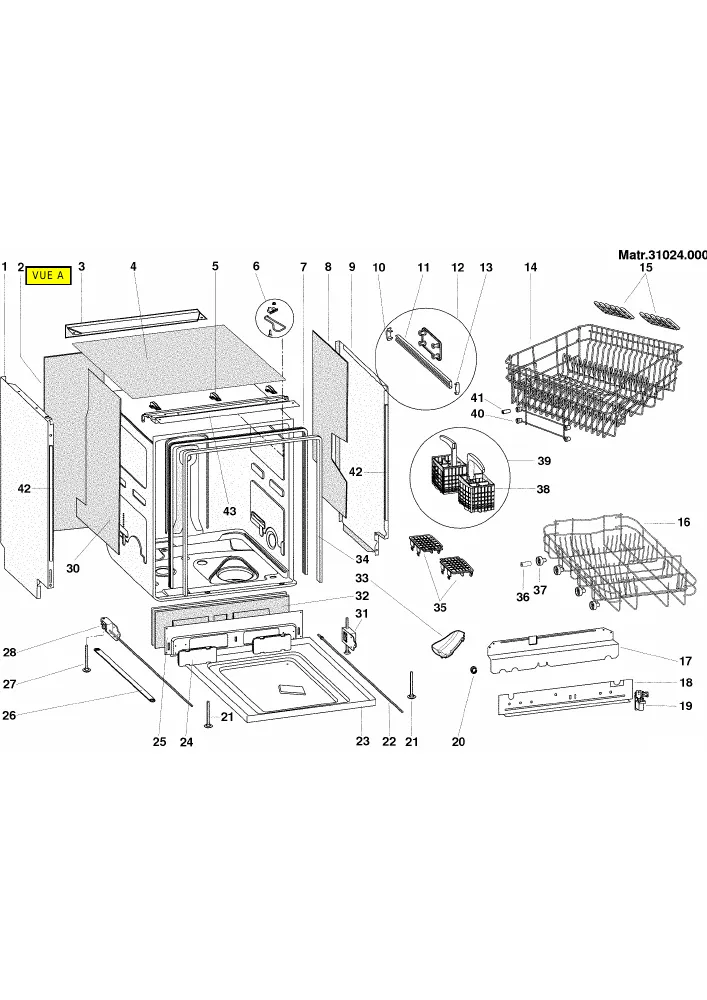

Vue éclatée lave vaisselle HOTPOINT-ARISTON LV650AOW 29923
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LV650AOW 29923, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LV650AOW 29923 et éviter les pannes imprévues. 87 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LV650AOW 29923 référence 87 pièces détachées, dont boite lave-vaisselle produit, joint lave-vaisselle bas porte, piece definitivement epuisee en usine, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 16, 27.3 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 17, 28.36 €) · FILTRE Lave-Vaisselle MICRO (repère 18, 24.13 €) · POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 21, 47.86 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 9.86 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 4, 31.88 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 4, 27.01 €) · BRAS Lave-Vaisselle Supérieur (repère 5, 46.91 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS PORTE (repère 3, 39.2 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 32.16 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 20, 14.4 €) · BAC Lave-Vaisselle SEL (repère 30, 51.03 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle NC78 (repère 13, 36.05 €) · JOINT Lave-Vaisselle ISOLATION RESISTANCE (repère 54) · Résistance Lave-Vaisselle 2000W (repère 55, 53.58 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle MANETTE Programmateur (repère 16, 5.86 €) · CHARNIERE Lave-Vaisselle PORTE Droit (repère 23, 44.87 €) · CHARNIERE Lave-Vaisselle (repère 24, 42.16 €) · AXE Lave-Vaisselle CHARNIERE (repère 26, 8.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS PORTE (repère 3, 39.2 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 32.16 €) · THERMOSTAT Lave-Vaisselle NC78 (repère 13, 36.05 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 16, 27.3 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 17, 28.36 €) · FILTRE Lave-Vaisselle MICRO (repère 18, 24.13 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 19, 20.46 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 20, 14.4 €)
