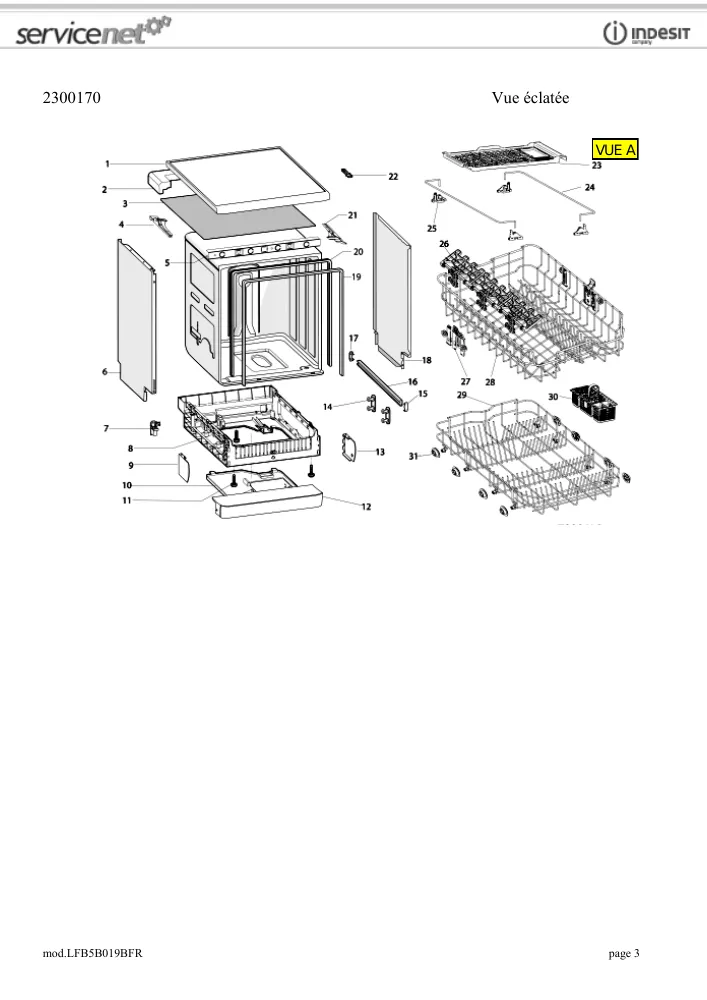

Vue éclatée lave vaisselle HOTPOINT-ARISTON LFB5B019XFR 86164
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LFB5B019XFR 86164, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LFB5B019XFR 86164 et éviter les pannes imprévues. 72 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LFB5B019XFR 86164 référence 72 pièces détachées, dont support lave-vaisselle bras supérieur, securite lave-vaisselle antidebordement, bras lave-vaisselle superieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL (repère 7, 17.25 €) · FILTRE Lave-Vaisselle MICRO (repère 8, 17.86 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 10, 18.68 €) · GUIDE Lave-Vaisselle FILTRE (repère 11, 37.09 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur (repère 2, 22.11 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 3, 35.14 €) · BAGUE Lave-Vaisselle BRAS Supérieur (repère 4, 13.48 €) · BRAS Lave-Vaisselle INFERIEUR (repère 6, 18.83 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BP + BOITE (repère 1, 134.54 €) · BOL Lave-Vaisselle + JOINT (repère 15, 28.07 €) · SUPPORT Lave-Vaisselle JOINT TOUR PORTE (repère 19, 29.97 €) · DURITE Lave-Vaisselle BOL/MOTEUR CYCLAGE (repère 20, 30.69 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle **remplacée par moteur+résistance** (repère 19, 152.42 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE PORTE (repère 13, 43.43 €) · CHARNIERE Lave-Vaisselle PORTE GAUCHE (repère 15, 28.52 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 34, 27.24 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BP + BOITE (repère 1, 134.54 €) · FILTRE Lave-Vaisselle CENTRAL (repère 7, 17.25 €) · CONDENSATEUR Lv ANTIPARASITE (repère 7, 18.02 €) · FILTRE Lave-Vaisselle MICRO (repère 8, 17.86 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 10, 18.68 €) · GUIDE Lave-Vaisselle FILTRE (repère 11, 37.09 €) · BOL Lave-Vaisselle + JOINT (repère 15, 28.07 €) · SUPPORT Lave-Vaisselle JOINT TOUR PORTE (repère 19, 29.97 €)
