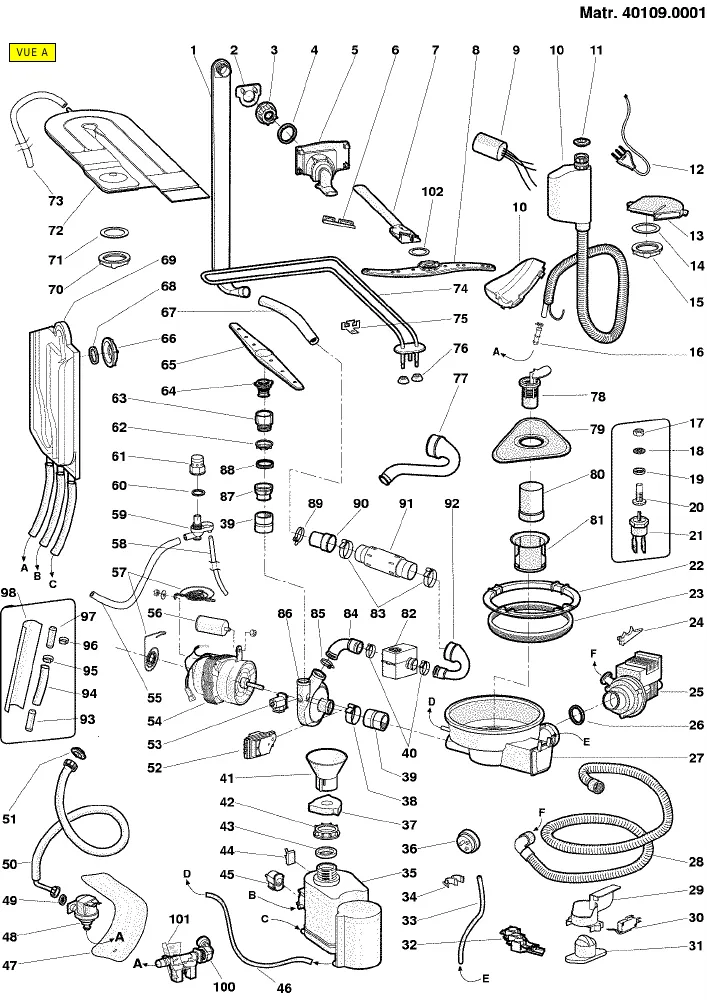

Vue éclatée lave vaisselle HOTPOINT-ARISTON LSE730FR 23534
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LSE730FR 23534, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LSE730FR 23534 et éviter les pannes imprévues. 75 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LSE730FR 23534 référence 75 pièces détachées, dont bac lessive, serrure lave-vaisselle porte, interrupteur lave-vaisselle bipolaire, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 25, 46.84 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 7.37 €) · TUYAU Lave-Vaisselle VIDANGE 29*20*2000mm (repère 28, 20.1 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 78, 27.25 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur 17400059306 (repère 1, 28 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 3, 10.75 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 27.79 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 5, 28.04 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC LESSIVE (repère 3, 72.6 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 27.79 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 29.87 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 23, 13.67 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle THERMISTOR (repère 32, 49.2 €) · DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 77) · COLLIER Lave-Vaisselle RESISTANCE (repère 83, 6.15 €) · Résistance Lave-Vaisselle 2040W 230V (repère 91, 56.99 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 24, 47.81 €) · CHARNIERE Lave-Vaisselle (repère 25, 39.51 €) · AXE Lave-Vaisselle CHARNIERE (repère 27, 7.7 €) · CHARNIERE Lave-Vaisselle PORTE Gauche (repère 28, 28.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 27.79 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 29.87 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 23, 13.67 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 25, 20.3 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 7.37 €) · THERMOSTAT Lave-Vaisselle THERMISTOR (repère 32, 49.2 €) · JOINT Lave-Vaisselle BAS PORTE (repère 34, 37.47 €) · JOINT Lave-Vaisselle BAC A SEL (repère 43, 15.02 €)
