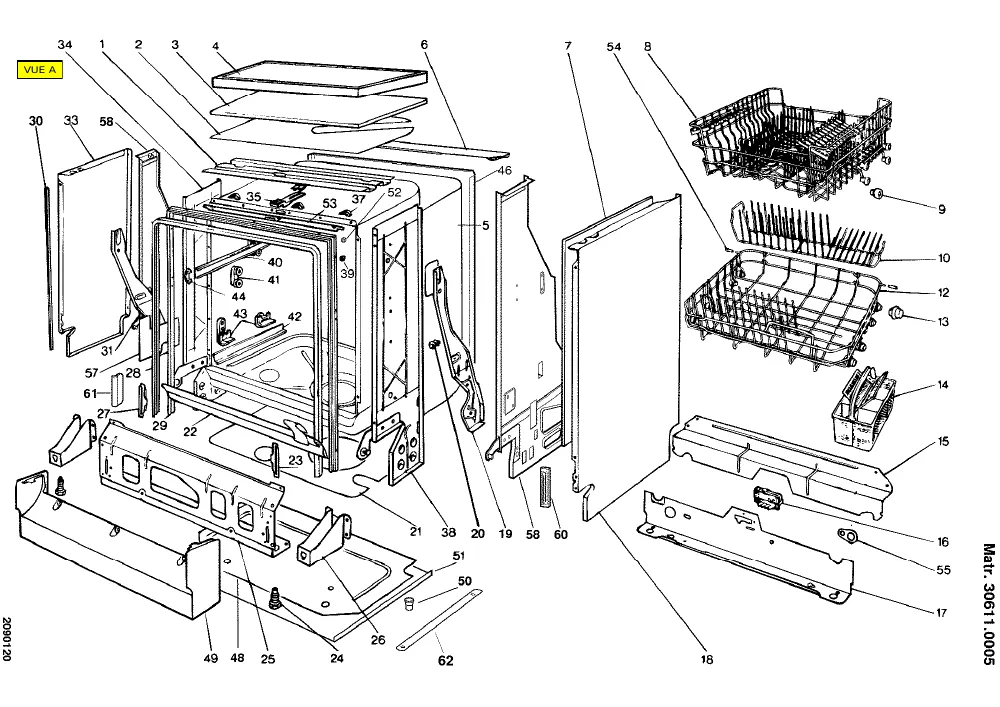

Vue éclatée lave vaisselle HOTPOINT-ARISTON LS6110 06640
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LS6110 06640, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LS6110 06640 et éviter les pannes imprévues. 48 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LS6110 06640 référence 48 pièces détachées, dont entonnoir lave-vaisselle sel, bouchon lave-vaisselle bac a sel *promo*, injecteur lave-vaisselle supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : JOINT Lave-Vaisselle POMPE VIDANGE (repère 17, 6.8 €) · POMPE Lave-Vaisselle VIDANGE 54036 (repère 19, 51.63 €) · TUYAU Lave-Vaisselle VIDANGE (repère 20, 14.3 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 25.99 €) · BRAS Lave-Vaisselle Inférieur (repère 8, 35.28 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 13, 13.62 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 25.99 €) · BOUCHON Lave-Vaisselle BAC A SEL *promo* (repère 3, 10.75 €) · JOINT Lave-Vaisselle BAC A SEL (repère 6, 15.02 €) · BAC Lave-Vaisselle SEL (repère 7, 61.49 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle NC78 (repère 28, 34.83 €) · Résistance Lave-Vaisselle 2100W (repère 34, 39.46 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 18, 15.79 €) · AXE Lave-Vaisselle CHARNIERE (repère 37, 7.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 25.99 €) · JOINT Lave-Vaisselle BAC A SEL (repère 6, 15.02 €) · JOINT TUYAU ARRIVEE EAU (repère 12, 5.96 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 14, 21.25 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 17, 6.8 €) · JOINT Lave-Vaisselle BOL (repère 18, 19.83 €) · JOINT Lave-Vaisselle BAS PORTE (repère 22, 45.35 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 28, 45.01 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
