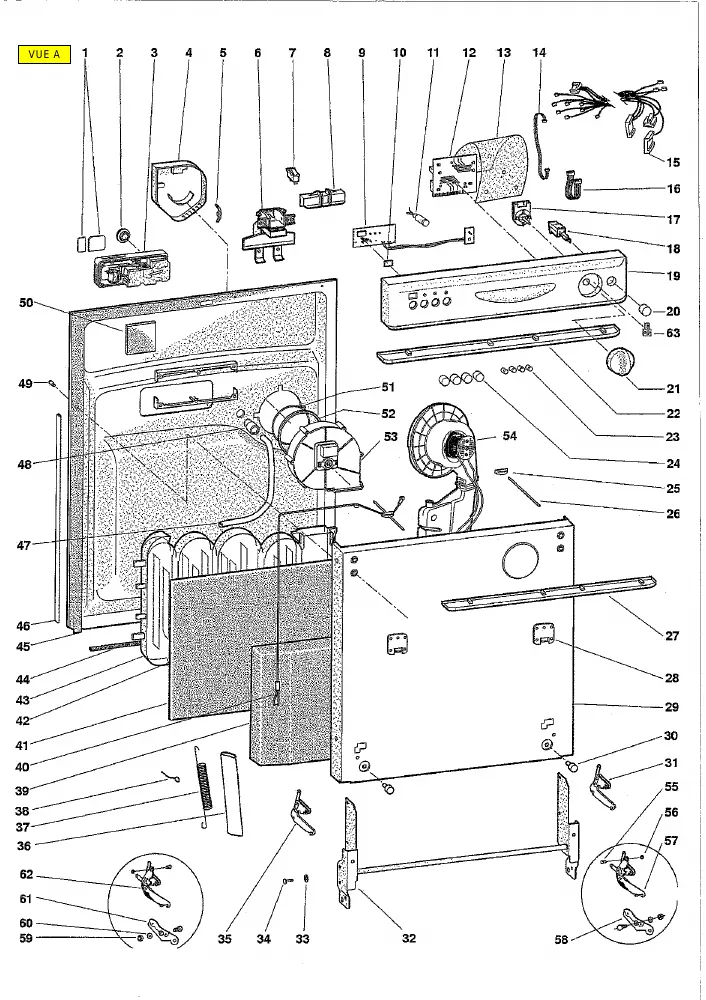

Vue éclatée lave vaisselle HOTPOINT-ARISTON LV66BKFR 28011
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LV66BKFR 28011, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LV66BKFR 28011 et éviter les pannes imprévues. 77 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LV66BKFR 28011 référence 77 pièces détachées, dont boite lave-vaisselle lessive complete, support lave-vaisselle bras supérieur, serrure lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 25, 38.01 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 8.52 €) · TUYAU Lave-Vaisselle VIDANGE 29*20*2000mm (repère 28, 18.38 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 78, 30.28 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur 17400059306 (repère 1, 24.33 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 3, 12.46 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 5, 28.66 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 7, 28.92 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 9, 29.8 €) · CADRE Lave-Vaisselle SUPPORT JOINT (repère 9, 20.14 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 8.52 €) · BAC Lave-Vaisselle FOND DE CUVE + JOINT (repère 29, 45.93 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : COLLIER Lave-Vaisselle RESISTANCE (repère 83, 5.18 €) · Résistance Lave-Vaisselle 2040W 230V (repère 91, 52.72 €) · DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 92).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle MANETTE Programmateur (repère 21, 5.47 €) · SUPPORT Lave-Vaisselle Charnière Porte G/D (repère 32, 54.69 €) · AXE Lave-Vaisselle CHARNIERE (repère 34, 9.16 €) · PROTECTION Lave-Vaisselle RESSORT PORTE (repère 36, 13.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 9, 29.8 €) · CADRE Lave-Vaisselle SUPPORT JOINT (repère 9, 20.14 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 26, 18.05 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 26, 8.52 €) · BAC Lave-Vaisselle FOND DE CUVE + JOINT (repère 29, 45.93 €) · JOINT Lave-Vaisselle BAS PORTE (repère 44, 41.1 €) · JOINT Lave-Vaisselle BRAS Inférieur (repère 60) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 68, 2.6 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
