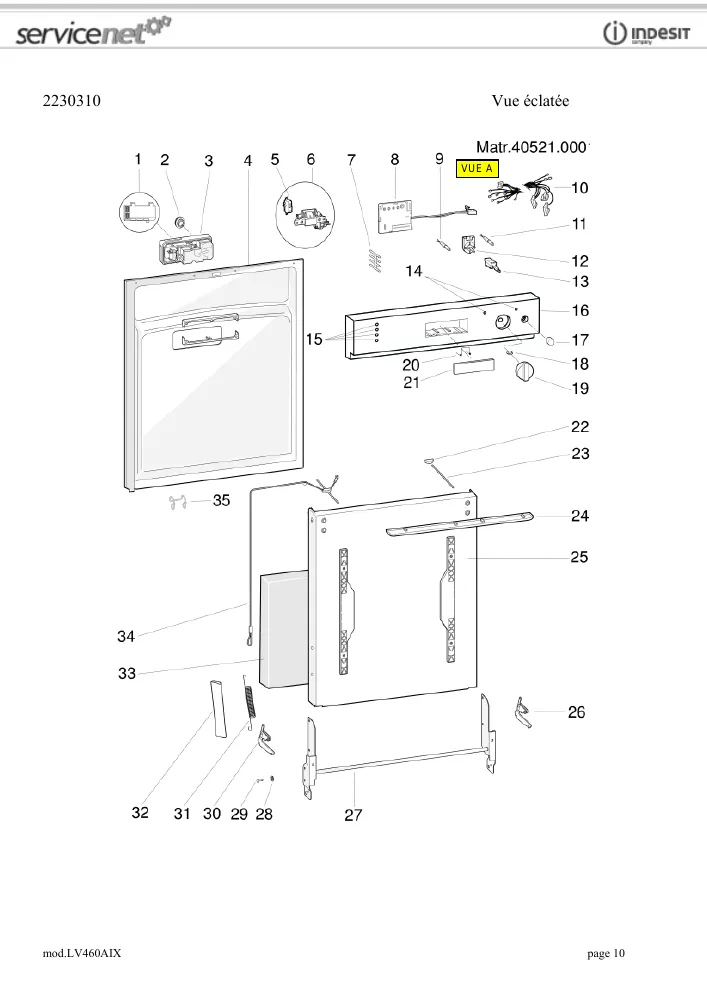

Vue éclatée lave vaisselle HOTPOINT-ARISTON LV460AIX 30377
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LV460AIX 30377, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LV460AIX 30377 et éviter les pannes imprévues. 81 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LV460AIX 30377 référence 81 pièces détachées, dont boite lave-vaisselle produit, joint lave-vaisselle bas de porte, interrupteur micro interrupteur porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 21, 24.89 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 20, 29.93 €) · FILTRE Lave-Vaisselle MICRO (repère 22, 26.75 €) · POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 25, 50.1 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1, 24.79 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 3, 9.51 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 5, 29.24 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 5, 26.64 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1, 24.79 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 4, 41.76 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 6, 24.12 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 24, 14.09 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle NC78 (repère 17, 40.16 €) · JOINT Lave-Vaisselle ISOLATION RESISTANCE (repère 61) · RESISTANCE Lave-Vaisselle (repère 72, 70.2 €) · DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 73).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle MANETTE Programmateur (repère 18, 6.59 €) · RESSORT Lave-Vaisselle POIGNEE PORTE (repère 20, 51.77 €) · CHARNIERE Lave-Vaisselle PORTE Droit (repère 26, 47.98 €) · AXE Lave-Vaisselle CHARNIERE (repère 29, 7.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1, 24.79 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 4, 41.76 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 6, 24.12 €) · THERMOSTAT Lave-Vaisselle NC78 (repère 17, 40.16 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 21, 24.89 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 20, 21.21 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 20, 29.93 €) · FILTRE Lave-Vaisselle MICRO (repère 22, 26.75 €)
