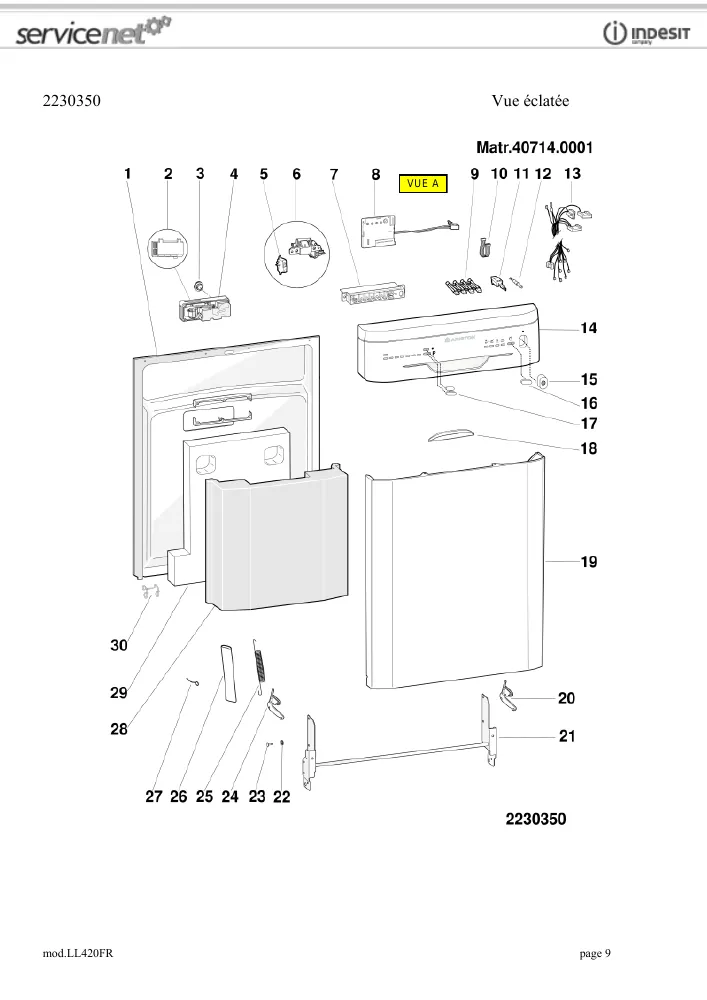

Vue éclatée lave vaisselle HOTPOINT-ARISTON LL420FR 30397
Découvrez la vue éclatée complète lave vaisselle HOTPOINT-ARISTON LL420FR 30397, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HOTPOINT-ARISTON LL420FR 30397 et éviter les pannes imprévues. 81 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LL420FR 30397 référence 81 pièces détachées, dont joint lave-vaisselle bas de porte, support lave-vaisselle bras superieur, boite lave-vaisselle lessive, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 15, 28.53 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 14, 26.16 €) · FILTRE Lave-Vaisselle MICRO (repère 16, 25.53 €) · POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 19, 41.12 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 64.92 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 3, 10.99 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 4, 25.64 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 6, 26.75 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE (repère 1, 45.97 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 1, 114.32 €) · JOINT Lave-Vaisselle BRAS Supérieur (repère 7, 15.86 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 22.81 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 48) · RESISTANCE Lave-Vaisselle (repère 59, 64.81 €) · COLLIER Lave-Vaisselle RESISTANCE (repère 99, 6.07 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 20, 51.24 €) · AXE Lave-Vaisselle CHARNIERE (repère 23, 8.29 €) · CHARNIERE Lave-Vaisselle PORTE Gauche (repère 24, 29.9 €) · RESSORT Lave-Vaisselle Charnière SPIRES 90mm (repère 25, 46.46 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS DE PORTE (repère 1, 45.97 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 1, 114.32 €) · JOINT Lave-Vaisselle BRAS Supérieur (repère 7, 15.86 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 7, 22.81 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 15, 28.53 €) · FILTRE Lave-Vaisselle FOND DE CUVE INOX (repère 14, 26.16 €) · FILTRE Lave-Vaisselle MICRO (repère 16, 25.53 €) · JOINT Lave-Vaisselle FOND DE CUVE (repère 18, 13.04 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
