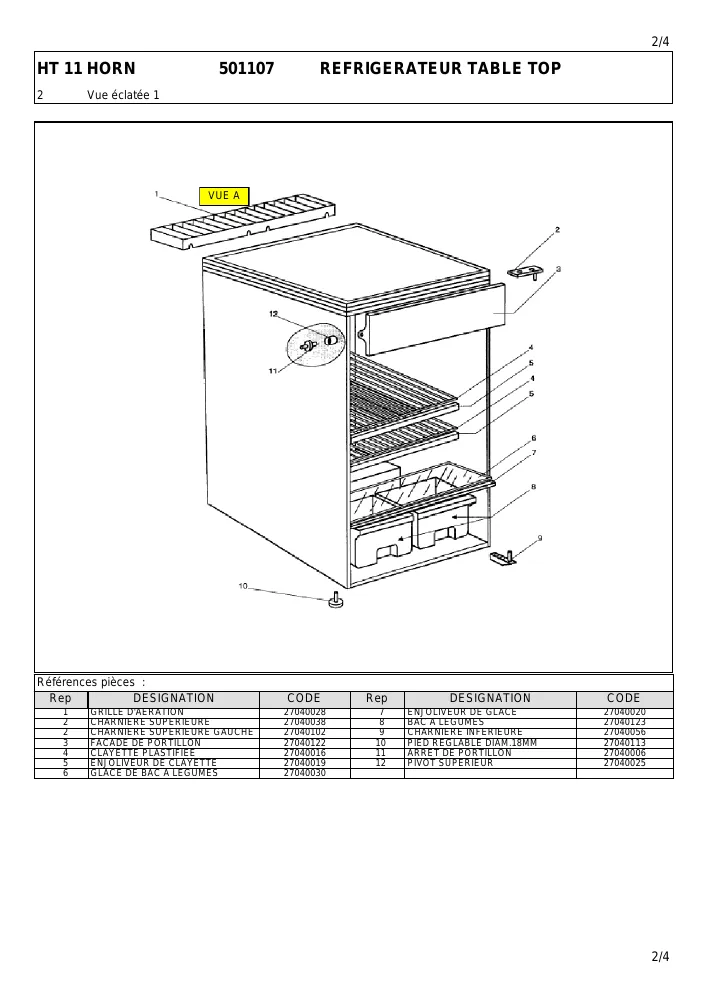

Vue éclatée réfrigérateur Horn HT11 501107

Name: Horn HT11 501107
Brand: Horn
SKU: HT11 501107

Découvrez la vue éclatée complète réfrigérateur Horn HT11 501107, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn HT11 501107 et éviter les pannes imprévues. 8 pièces référencées.

Cette vue éclatée Horn HT11 501107 référence 8 pièces détachées, dont poignee froid 170mm (entraxe 123mm), charniere froid supérieur gauche, charniere froid haut gauche, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid TH (repère 13, 32.15 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur Gauche (repère 2, 12.88 €) · CHARNIERE Froid HAUT GAUCHE (repère 2, 15.36 €) · JOINT Froid (repère 3) · PORTE Froid EVAPORATEUR (repère 3, 16.35 €).
