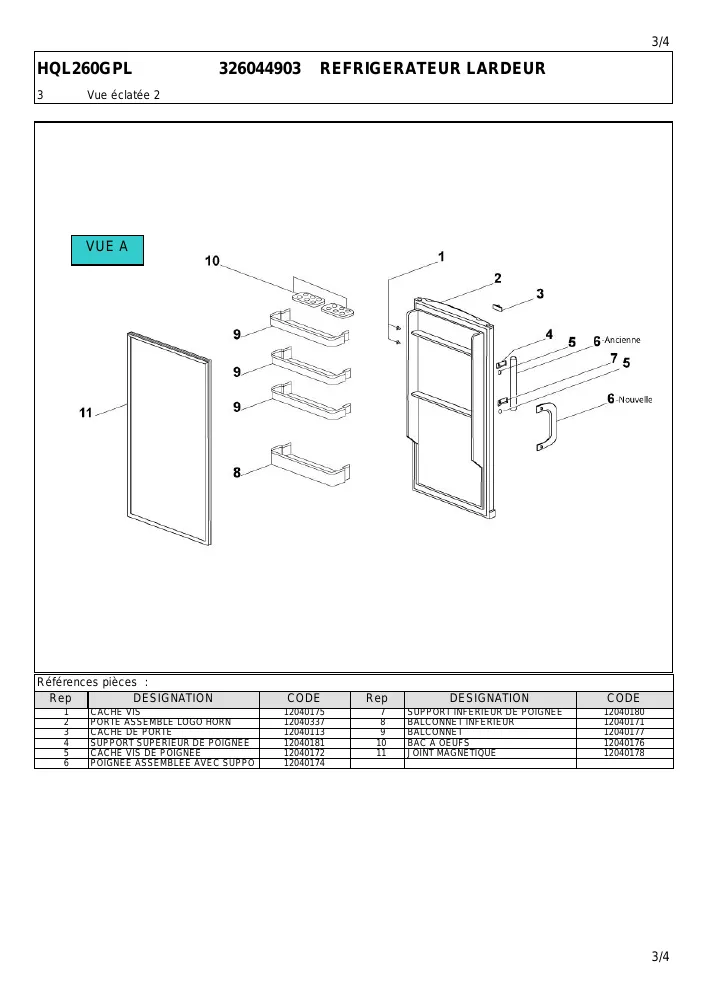

Vue éclatée réfrigérateur Horn HQL260GPL

Name: Horn HQL260GPL
Brand: Horn
SKU: HQL260GPL

Découvrez la vue éclatée complète réfrigérateur Horn HQL260GPL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Horn HQL260GPL et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée Horn HQL260GPL référence 28 pièces détachées, dont dessus froid top, compresseur ukv ws75yv r600a qd35y, cache froid vis, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR UKV WS75YV R600A QD35Y (repère 1, 140.38 €) · BAC Froid COMPRESSEUR (repère 2, 15.09 €) · BOITIER Froid THERMOSTAT (repère 11, 20.67 €) · THERMOSTAT Froid WDF25K-921-328 bulbe=615mm 3 cosses (repère 12, 29.12 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur Gauche (repère 4, 28.03 €) · POIGNEE Froid PORTE 179mm (entraxe 157mm) (repère 6, 28.93 €) · JOINT Froid PORTE 1350*525 (repère 11, 85.99 €) · CHARNIERE Froid INFERIEURE (repère 11, 18.6 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE 1350*525 (repère 11, 85.99 €) · BOITIER Froid THERMOSTAT (repère 11, 20.67 €) · THERMOSTAT Froid WDF25K-921-328 bulbe=615mm 3 cosses (repère 12, 29.12 €)
