Vue éclatée cuisinière ARISTON CP98SP6XF 41722
Découvrez la vue éclatée complète cuisinière ARISTON CP98SP6XF 41722, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON CP98SP6XF 41722 et éviter les pannes imprévues. 72 pièces référencées.
Cette vue éclatée ARISTON CP98SP6XF 41722 référence 72 pièces détachées, dont cache cuisinière voyant, manette cuisinière inox, support cuisinière charniere, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière 2 FEUX 485*275 (repère 8, 89.63 €) · GRILLE Cuisinière 1 FEU CENT (repère 9, 83.8 €) · Résistance Cuisinière VOUTE 1050+2000W (repère 28, 64.48 €) · Résistance Four SOLE 1300W 230V (repère 29, 53.3 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière VOUTE 1050+2000W (repère 28, 64.48 €) · Résistance Four SOLE 1300W 230V (repère 29, 53.3 €) · Résistance Cuisinière RONDE FOUR 2800W 9115R354 16002033800 (repère 30, 37.85 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

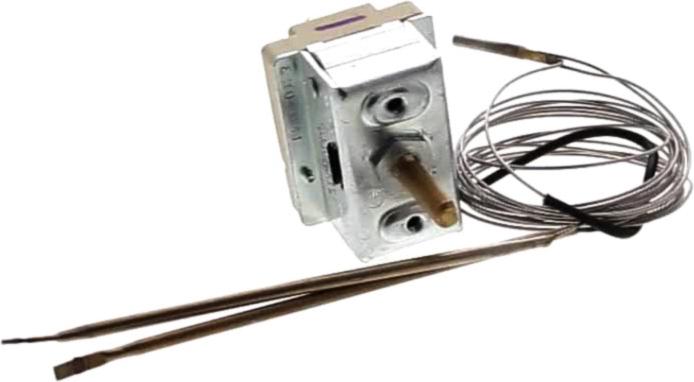

Sur cette vue : THERMOSTAT Cuisinière (repère 35, 50.02 €) · THERMOSTAT Cuisinière TR /741 (repère 39, 56.34 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 45, 6.74 €) · SUPPORT Cuisinière BULBE Thermostat MM26 (repère 55, 5.66 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : SUPPORT Cuisinière CHARNIERE (repère 6, 23.45 €) · JOINT Cuisinière PORTE FOUR (repère 7, 52.28 €) · CHARNIERE Cuisinière PORTE FOUR (repère 20, 55.35 €) · VITRE Four Intérieure 620*371 (repère 22, 91.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE FOUR (repère 7, 52.28 €) · JOINT Cuisinière PROTECTION LAMPE (repère 32, 25.24 €) · THERMOSTAT Cuisinière (repère 35, 50.02 €) · THERMOSTAT Cuisinière TR /741 (repère 39, 56.34 €) · BOUGIE Cuisinière BRULEUR CENTRAL (repère 42, 14.85 €) · CLIPS Plaque FIXATION BOUGIE (repère 44, 6.42 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 45, 6.74 €) · JOINT Plaque RACCORD GAZ (repère 53, 3.46 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
