Vue éclatée cuisinière ARISTON C346GTXF 29678
Découvrez la vue éclatée complète cuisinière ARISTON C346GTXF 29678, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON C346GTXF 29678 et éviter les pannes imprévues. 47 pièces référencées.
Cette vue éclatée ARISTON C346GTXF 29678 référence 47 pièces détachées, dont charniere cuisinière couvercle, support cuisinière injecteur semi-rapide, butee cuisinière couvercle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

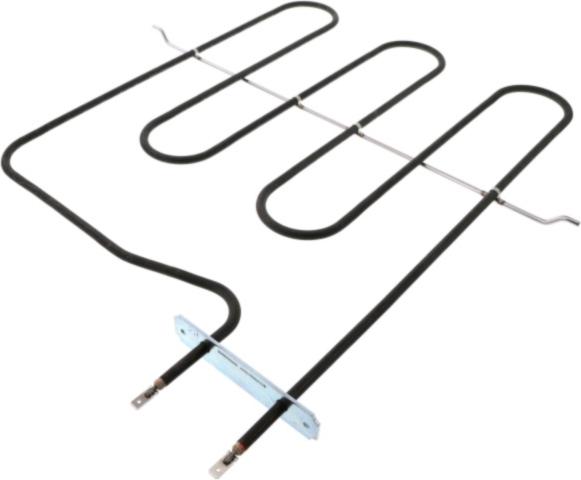

Sur cette vue : RESISTANCE Cuisinière GRILL 2000W 9007R843 (repère 22, 47.75 €) · GRILLE Cuisinière FOUR 404*388 (repère 26, 56.77 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL 2000W 9007R843 (repère 22, 47.75 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière SECU 190° (repère 20, 35.44 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

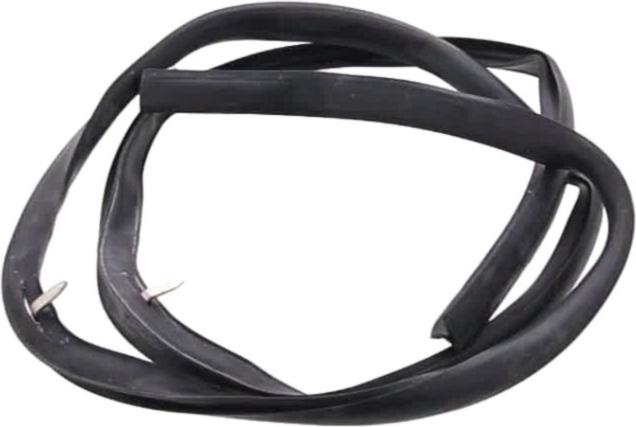

Sur cette vue : CHARNIERE Cuisinière COUVERCLE (repère 1, 13.97 €) · Contre porte Four + VITRE Intérieure (repère 17, 128.73 €) · JOINT Four PORTE (repère 27, 27.01 €) · JOINT Plaque RACCORD GAZ (repère 66, 3.96 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière SECU 190° (repère 20, 35.44 €) · JOINT Four PORTE (repère 27, 27.01 €) · CLIPS Plaque FIXATION BOUGIE (repère 52, 5.6 €) · BOUGIE Plaque 700mm (repère 53, 17.66 €) · JOINT Plaque RACCORD GAZ (repère 66, 3.96 €) · BOUGIE Cuisinière FOUR (repère 68, 40.4 €) · BOUGIE Plaque AVG (repère 71, 18.29 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
