Vue éclatée cuisinière ARISTON C058MTX.1 C058MTX1
Découvrez la vue éclatée complète cuisinière ARISTON C058MTX.1 C058MTX1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON C058MTX.1 C058MTX1 et éviter les pannes imprévues. 54 pièces référencées.
Cette vue éclatée ARISTON C058MTX.1 C058MTX1 référence 54 pièces détachées, dont joint cuisinière porte four, axe cuisinière support deflecteur, ecrou cuisinière support deflecteur, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : PATIN Plaque GRILLE (repère 40, 4.73 €) · GRILLE Cuisinière REDUCTION (repère 47, 20.52 €) · Résistance Cuisinière VOUTE 1050+2000W (repère 98, 65.9 €) · Résistance Four SOLE 1300W 230V (repère 100, 52.38 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière VOUTE 1050+2000W (repère 98, 65.9 €) · Résistance Four SOLE 1300W 230V (repère 100, 52.38 €) · Résistance Cuisinière RONDE FOUR 2800W 9115R354 16002033800 (repère 101, 36.9 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière TR /741 (repère 90, 58.68 €) · THERMOSTAT Cuisinière (repère 107, 52.4 €) · SUPPORT Cuisinière BULBE Thermostat MM26 (repère 115, 5.55 €) · SUPPORT Cuisinière BULBE Thermostat VERTICAL (repère 116).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

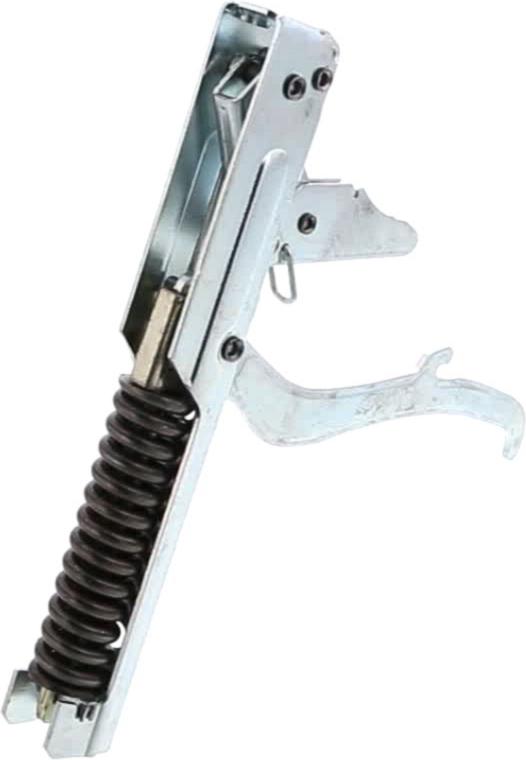

Sur cette vue : SUPPORT Cuisinière Charnière PORTE Gauche OU Droit (repère 7, 26.04 €) · JOINT Cuisinière PORTE FOUR (repère 8, 51.05 €) · CHARNIERE Four PORTE Gauche OU Droit 165mm H155mm 13 STRIES (repère 29, 45.56 €) · VITRE Cuisinière Intérieure PORTE FOUR 565*308 (repère 31, 75.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE FOUR (repère 8, 51.05 €) · PATIN Plaque GRILLE (repère 40, 4.73 €) · THERMOSTAT Cuisinière TR /741 (repère 90, 58.68 €) · JOINT Cuisinière PROTECTION LAMPE (repère 104, 22.91 €) · THERMOSTAT Cuisinière (repère 107, 52.4 €) · BOUGIE Plaque AVG (repère 110, 17.92 €) · BOUGIE Plaque 700mm (repère 111, 18.16 €) · CLIPS Plaque FIXATION BOUGIE (repère 112, 5.92 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
