Vue éclatée cuisinière ARISTON C65SP1WB 30763
Découvrez la vue éclatée complète cuisinière ARISTON C65SP1WB 30763, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON C65SP1WB 30763 et éviter les pannes imprévues. 65 pièces référencées.
Cette vue éclatée ARISTON C65SP1WB 30763 référence 65 pièces détachées, dont couvercle cuisinière verre, butee cuisinière couvercle, chapeau cuisinière bruleur extérieure, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

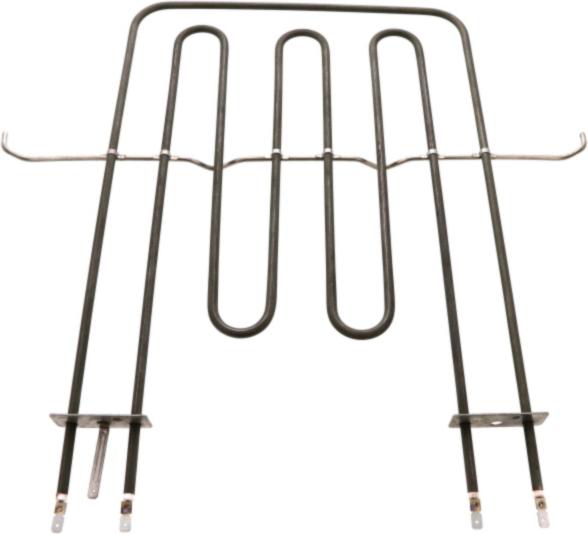

Sur cette vue : GRILLE Cuisinière 2 FEUX NOIRE 540*252 (repère 6) · Résistance Four GRILL 556W120V 2230W230V 2041372000 (repère 10, 53.76 €) · GRILLE Four FOUR 448*365 (repère 17, 39.71 €) · Résistance Four SOLE 1200W 230V (repère 31, 44.85 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four GRILL 556W120V 2230W230V 2041372000 (repère 10, 53.76 €) · Résistance Four SOLE 1200W 230V (repère 31, 44.85 €) · Résistance Four RONDE 1600W (repère 33, 40.77 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

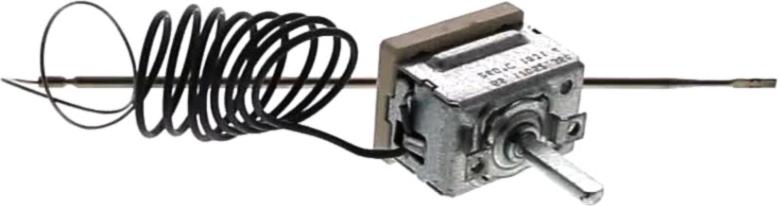

Sur cette vue : THERMOSTAT Cuisinière 250°C 16A 250V (repère 9, 55.26 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 20, 6.87 €) · THERMOSTAT Four 260° 5517052350 (repère 25, 48.91 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Contre porte Cuisinière + VITRE Intérieure (repère 7, 117.28 €) · JOINT Four PORTE (repère 14, 43.7 €) · CHARNIERE Cuisinière (repère 18, 36.65 €) · SUPPORT Four CHARNIERE Porte FOUR Gauche ou Droit (repère 19, 18.69 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière 250°C 16A 250V (repère 9, 55.26 €) · JOINT Four PORTE (repère 14, 43.7 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 20, 6.87 €) · THERMOSTAT Four 260° 5517052350 (repère 25, 48.91 €) · JOINT Plaque RACCORD GAZ (repère 27, 4.21 €) · CLIPS Plaque FIXATION BOUGIE (repère 34, 6.51 €) · BOUGIE Plaque 700mm (repère 35, 20.21 €) · JOINT Plaque SOUS PLAQUE (repère 46, 14.63 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
