Vue éclatée cuisinière ARISTON CP65SF8 33129
Découvrez la vue éclatée complète cuisinière ARISTON CP65SF8 33129, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON CP65SF8 33129 et éviter les pannes imprévues. 66 pièces référencées.
Cette vue éclatée ARISTON CP65SF8 33129 référence 66 pièces détachées, dont moufle four, joint four vitre intérieure double, tole four fond de four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four PATISSERIE 447*365 (repère 19, 26.78 €) · Résistance Four RONDE 1600W (repère 57, 39.22 €) · Résistance Four VOUTE 2700W (repère 59, 59.94 €) · RESISTANCE Cuisinière SOLE (repère 60).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four RONDE 1600W (repère 57, 39.22 €) · Résistance Four VOUTE 2700W (repère 59, 59.94 €) · RESISTANCE Cuisinière SOLE (repère 60).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière 300°C 16A 250V (repère 56, 46.02 €) · SONDE Four TH (repère 62, 74.44 €) · THERMOSTAT Cuisinière 16A 95°C (repère 81, 39.72 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

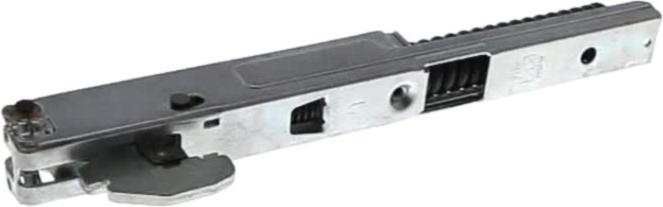

Sur cette vue : JOINT Four VITRE Intérieure DOUBLE (repère 2, 73.17 €) · VITRE Cuisinière EXTERIEUR (repère 14, 136562684.16 €) · CHARNIERE Cuisinière PORTE (repère 15, 43.05 €) · VITRE Cuisinière Intérieure 416*296 (repère 61, 113.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four VITRE Intérieure DOUBLE (repère 2, 73.17 €) · THERMOSTAT Cuisinière 300°C 16A 250V (repère 56, 46.02 €) · BOUGIE Plaque 700mm (repère 66, 18.22 €) · BOUGIE Cuisinière BRULEUR CENTRAL (repère 67, 15.72 €) · CLIPS Plaque FIXATION BOUGIE (repère 68, 6.3 €) · THERMOSTAT Cuisinière 16A 95°C (repère 81, 39.72 €) · JOINT Plaque RACCORD GAZ (repère 84, 3.47 €) · JOINT Cuisinière PORTE PYRO 21AGRA (repère 85, 67.28 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
