Vue éclatée cuisinière ARISTON CP98SP6XF 44599
Découvrez la vue éclatée complète cuisinière ARISTON CP98SP6XF 44599, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON CP98SP6XF 44599 et éviter les pannes imprévues. 73 pièces référencées.

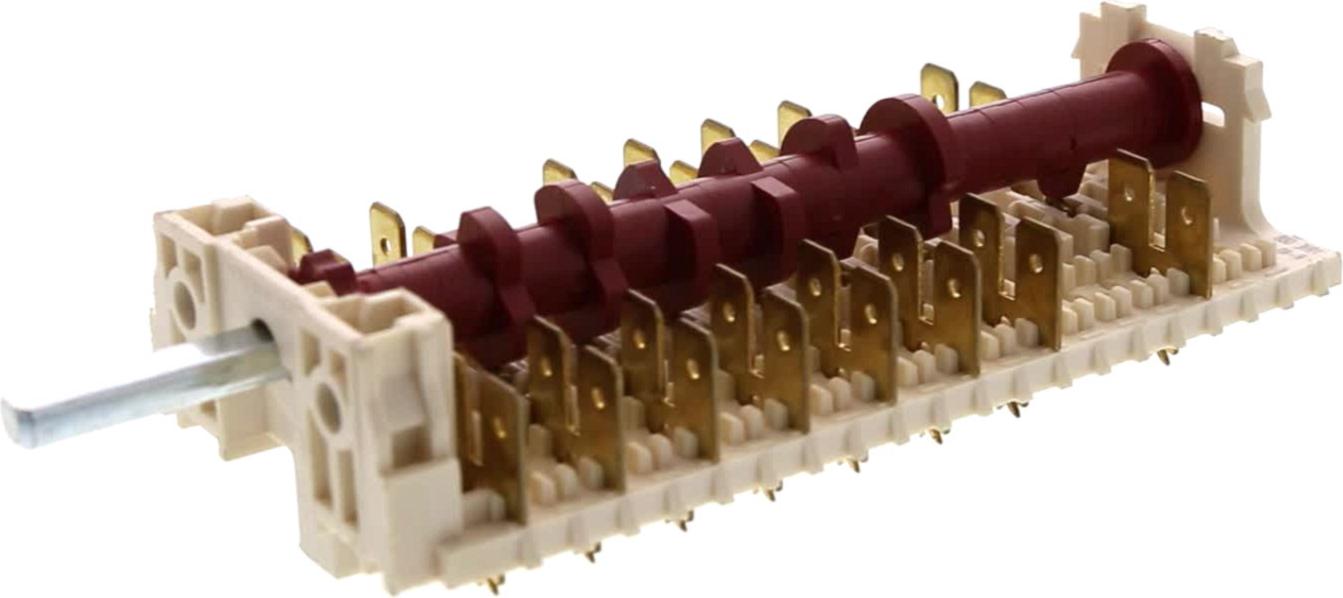

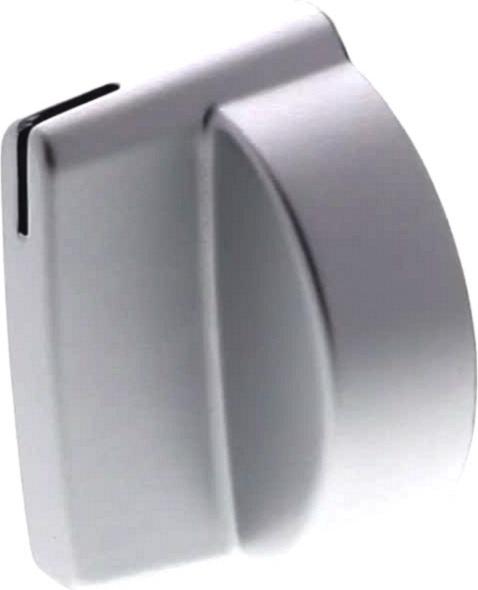

Cette vue éclatée ARISTON CP98SP6XF 44599 référence 73 pièces détachées, dont cache cuisinière voyant, manette cuisinière inox, commutateur cuisinière 10 positions, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 570*375 (repère 64, 46.05 €) · GRILLE Cuisinière LATERAL Droit ou Gauche (repère 77, 51.93 €) · Résistance Cuisinière RONDE FOUR 2800W 9115R354 16002033800 (repère 80, 40.05 €) · Résistance Four SOLE 1300W 230V (repère 89, 59.09 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière RONDE FOUR 2800W 9115R354 16002033800 (repère 80, 40.05 €) · Résistance Four SOLE 1300W 230V (repère 89, 59.09 €) · Résistance Cuisinière VOUTE 1050+2000W (repère 92, 67.19 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

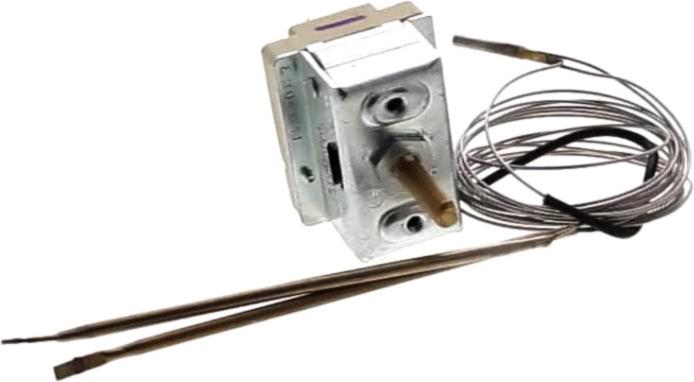

Sur cette vue : CLIPS Cuisinière BULBE THERMOSTAT (repère 5, 7.18 €) · SUPPORT Cuisinière BULBE Thermostat MM26 (repère 39, 5.68 €) · THERMOSTAT Cuisinière TR /741 (repère 96, 55.26 €) · THERMOSTAT Cuisinière (repère 99, 45.97 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Plaque RACCORD GAZ (repère 56, 4.06 €) · JOINT Cuisinière PROTECTION LAMPE (repère 60, 25.16 €) · JOINT Cuisinière PORTE FOUR (repère 63, 45.73 €) · VITRE Cuisinière Extérieure 755*446 entraxe 505 (repère 65, 144.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

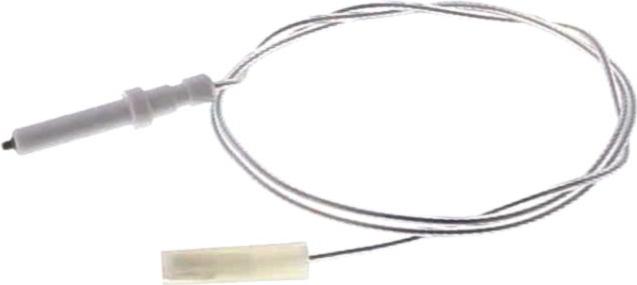

CLIPS Cuisinière BULBE THERMOSTAT (repère 5, 7.18 €) · BOUGIE Plaque 700mm (repère 14, 20.26 €) · CLIPS Plaque FIXATION BOUGIE (repère 15, 6.67 €) · BOUGIE Cuisinière BRULEUR CENTRAL (repère 17, 15.07 €) · SUPPORT Cuisinière BULBE Thermostat MM26 (repère 39, 5.68 €) · JOINT Plaque RACCORD GAZ (repère 56, 4.06 €) · JOINT Cuisinière PROTECTION LAMPE (repère 60, 25.16 €) · JOINT Cuisinière PORTE FOUR (repère 63, 45.73 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
