Vue éclatée cuisinière ARISTON CX65E9XFHA 53576
Découvrez la vue éclatée complète cuisinière ARISTON CX65E9XFHA 53576, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON CX65E9XFHA 53576 et éviter les pannes imprévues. 78 pièces référencées.

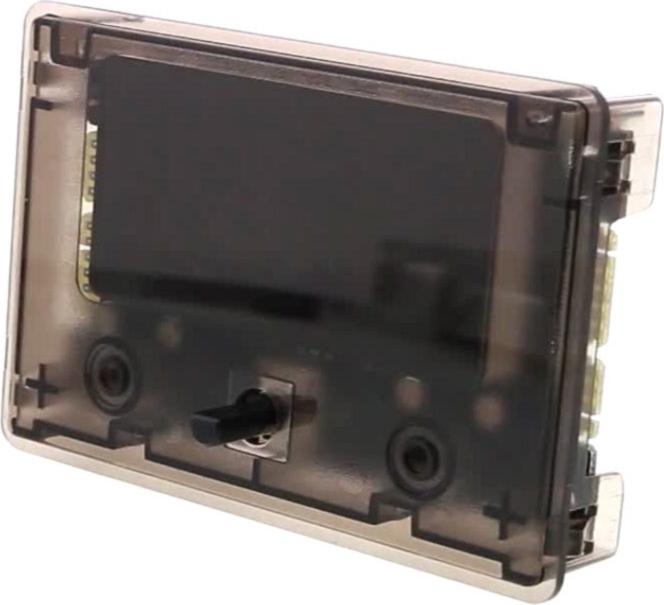

Cette vue éclatée ARISTON CX65E9XFHA 53576 référence 78 pièces détachées, dont cablage cuisinière, butee cuisinière couvercle, platine cuisinière affichage, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière 2 FEUX E (repère 6) · Résistance Four VOUTE 2700W 2COSSES (repère 10, 56.84 €) · GRILLE Four FOUR 448*365 (repère 17, 35.99 €) · Résistance Four RONDE 1600W (repère 33, 39.02 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 2700W 2COSSES (repère 10, 56.84 €) · Résistance Four RONDE 1600W (repère 33, 39.02 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR TANGENTIEL 86745 (repère 4, 54.45 €) · SONDE Four TH (repère 47, 77.04 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Contre porte Cuisinière + VITRE Intérieure (repère 11, 127.23 €) · VITRE Cuisinière EXT+ENCADREMENT (repère 13, 182.95 €) · JOINT Four PORTE (repère 14, 49.93 €) · JOINT Plaque BRULEUR Rapide (repère 18, 14.93 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 14, 49.93 €) · JOINT Plaque BRULEUR Rapide (repère 18, 14.93 €) · BOUGIE Plaque AVG (repère 19, 19.2 €) · JOINT Plaque RACCORD GAZ (repère 33, 3.79 €) · JOINT Plaque BRULEUR Auxiliaire (repère 37, 14.5 €) · JOINT Plaque BRULEUR Semi-rapide (repère 39, 14.91 €) · CLIPS Plaque FIXATION BOUGIE (repère 40, 6.53 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
