Vue éclatée cuisinière ARISTON CG64G1WF 44913
Découvrez la vue éclatée complète cuisinière ARISTON CG64G1WF 44913, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARISTON CG64G1WF 44913 et éviter les pannes imprévues. 63 pièces référencées.
Cette vue éclatée ARISTON CG64G1WF 44913 référence 63 pièces détachées, dont bornier cuisinière, support cuisinière couvercle droit, grille cuisinière 2 feux e, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière 2 FEUX E (repère 3) · GRILLE Four FOUR 448*365 (repère 30, 42.06 €) · GRILLE Cuisinière REDUCTION (repère 42, 21.55 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

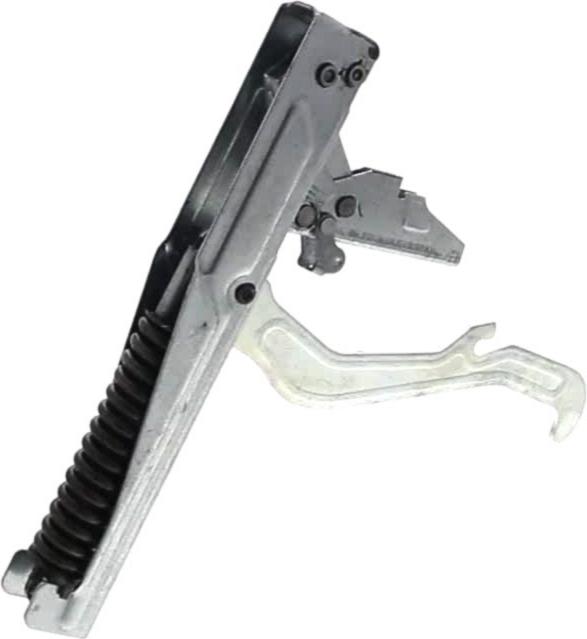

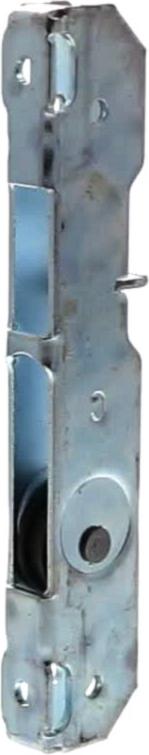

Sur cette vue : Contre porte Cuisinière + VITRE Intérieure (repère 7, 126.53 €) · JOINT Four PORTE (repère 18, 46.15 €) · CHARNIERE Cuisinière (repère 18, 44.49 €) · SUPPORT Cuisinière CHARNIERE (repère 19).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 18, 46.15 €) · JOINT Plaque RACCORD GAZ (repère 31, 3.87 €) · CLIPS Plaque FIXATION BOUGIE (repère 36, 6.46 €) · BOUGIE Plaque 700mm (repère 37, 19.13 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
